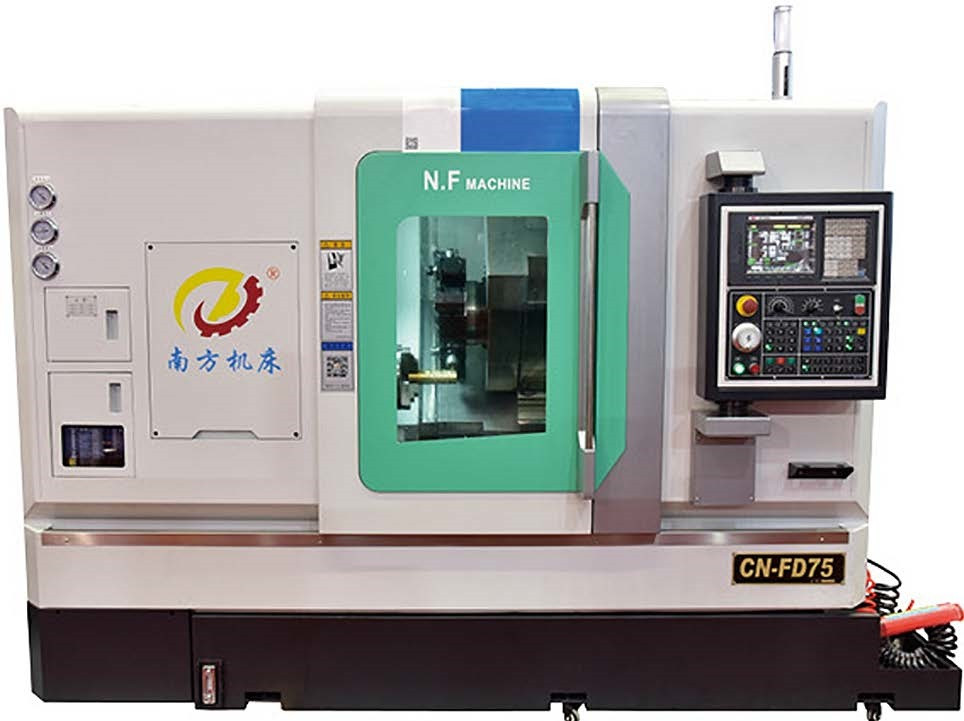

Токарно-фрезерний оброблювальний центр CN-FD75



Токарно-фрезерний обробний центр CN-FD75

Токарно-фрезерний верстат з ЧПУ, інакше - обробний центр, використовується для виготовлення корпусів, сполучних муфт, штуцерів та інших виробів, що вимагають операцій точіння та фрезерування, що здійснюються з однієї установки. Ця модель відрізняється високою продуктивністю, а також граничною точністю позиціонування.

Максимальний проліт над станиною становить 520 мм, що забезпечує довжину обробки до 475 мм при максимальній діаметрі 310 мм. Верстат підійде для обробки габаритних деталей з максимальною вагою до 90 кг (для плоских виробів)  і до 150 кг (для валів).

Цей токарно-фрезерний обробний центр відрізняється високою точністю позиціонування/репозиціонування 0,02/0,01 мм. Продуктивність та ефективність досягається за рахунок широкого діапазону швидкості обертання шпинделя – від 30 до 3000 оборотів на хвилину. Отвір у шпинделі – 90 мм. Дозволяє здійснювати обробку прутків діаметром до 75 мм.

Силовий супорт розрахований на 12 інструментів у горизонтальному положенні(з віссю Y). Зміна інструменту на 30 градусів відбувається за 0,12 сек, що відповідає нормам сучасного машинобудування.

Похила станина має цілісну литу конструкцію, що дозволяє спростити процес виробництва та забезпечує стабільну роботу, а також довговічність обладнання. Система ЧПУ допоможе налагодити безперебійне виготовлення деталей у серійних масштабах, забезпечити економічність та точність виробничого процесу.

Обробні центри для точіння та фрезерування в Україні

Купити верстати з ЧПУ для токарно-фрезерних робіт можна у компанії ТОВ “ДІСС ГРУП”. Ми підберемо для Вас найкраще обладнання, порадимо додаткові опції, доставимо верстат до будь-якого міста України. Встановлення та налаштування - також наша робота. Технічні фахівці допоможуть не тільки з налагодженням, а й навчать технічний персонал Вашого підприємства роботі з новим верстатним обладнанням. Купити верстати у нашої компанії можна і на умовах лізингу. Серед іншого, ми пропонуємо послуги з ремонту верстатів, а також оптимізації та вдосконалення вже наявного у вас металорізального обладнання. Багато українських підприємств звертаються до нас із запитами на ремонт та сервісне обслуговування токарних, фрезерних, електроерозійних верстатів та багато іншого. Подробиці про успіхи нашої компанії читайте у розділі Новини.

Токарно-фрезерний оброблювальний центр CN-FD75

В сфері виробництва різноманітних деталей складної форми, пресформ надзвичайно поширеним є фрезерний верстат із числовим програмним керуванням (ЧПК). Популярність такому обладнанню забезпечила універсальність, багатозадачність та практичність. Токарно-фрезерний верстат з ЧПК може виконувати найрізноманітніші операції з обробки, згідно з заданими параметрами. Для виготовлення корпусів, сполучних муфт та інших деталей, для котрих потрібні операції фрезерування, використовується токарно-фрезерний центр. Одним із найкращих центрів у цій категорії вважається модифікація CN-FD75.

Ключові відмінності токарно-фрезерного центру CN-FD75

На цьому обробному центрі можна створювати штуцери, корпуси та інші деталі, для котрих необхідні операції точіння та фрезерування. Модифікація приваблює високим рівнем продуктивності, а також надзвичайно високою точністю обробки.

Максимальний проліт над станиною для цього верстата становить 520 мм. Це дозволяє проводити обробку до 475 мм, при максимальному діаметрі 310 мм. Верстат буде чудовим вибором для обробки великих деталей, вагою до 90 кг.

Для цього токарно-фрезерного станка характерна висока точність позиціювання та репозиціювання, котра дорівнює 0,02 та 0,01 мм.

Високий рівень продуктивності досягається за рахунок великого діапазону обертання шпинделя — в межах 30-3000 оборотів на хвилину. Отвір у шпинделі має параметр 90 мм, що дозволяє обробляти прутки діаметром до 75 мм.

Силовий супорт верстата дозволяє розташовувати 12 інструментів у горизонтальному положенні. Для зміни інструмента на 30 градусів потрібно всього 0.12 секунд, що повністю відповідає сучасним нормам верстатобудування.

Важливою відмінністю верстата є похила станина, котра має литу конструкцію. Ця особливість значно спрощує виробничий процес, гарантує стабільну роботу, забезпечує довговічність обладнання.

Завдяки системі ЧПК можливо налагодити безперебійне виробництво деталей у великих масштабах, зберігаючи точність кожної деталі.

Цінність токарних верстатів з числовим програмним керуванням

Поява токарних верстатів із ЧПК докорінно змінила сферу виробництва деталей, адже дозволяє створювати елементи поштучно чи серійно, з надвисокою точністю. Як уже зрозуміло з назви, верстати ЧПК мають систему керування та контролю всіма вузлами. Всі цикли роботи таких верстатів контролюються програмними алгоритмами, без необхідності обробляти матеріали та вироби вручну.

Для керування таким верстатом достатньо лише одного оператора — він завантажує необхідну програму, задає параметри для обробки матеріалів, обирає програмні режими роботи. Після встановлення всіх параметрів верстат автоматично задає необхідні налаштування для кожного окремого вузла.

Які переваги надає верстат із ЧПК для виробництва:

зменшення часу на виробництво деталей;

• підвищення якості деталей;
• підвищення продуктивності підприємства в декілька разів;
• зниження вірогідності браку до мінімально можливого;
• зменшення помилок та похибок під час роботи.

Токарно-фрезерні верстати надають можливості для оброблення деталей різноманітними способами, зокрема:

• обробка металевих деталей (обертанням);
• свердління отворів;
• полірування деталей;
• обробка зубчастих коліс;
• нанесення гравіювання.

Токарно-фрезерні центри можуть використовуватися для збільшення діаметра різних отворів, обточування заготовок, нарізування різьби.

В компанії ДИС-ГРУП ви можете придбати токарно-фрезерний оброблювальний центр CN-FD75. Встановлення подібного обладнання значно підвищить рівень ефективності виробництва, зведе до мінімуму кількість браку, зменшить відходи матеріалів, допоможе створювати деталі в серійному виробництві.

Окрім продажу токарно-фрезерних центрів, компанія ДИС-ГРУП надає послуги зі встановлення верстатів, а також налагоджувальних робіт.
