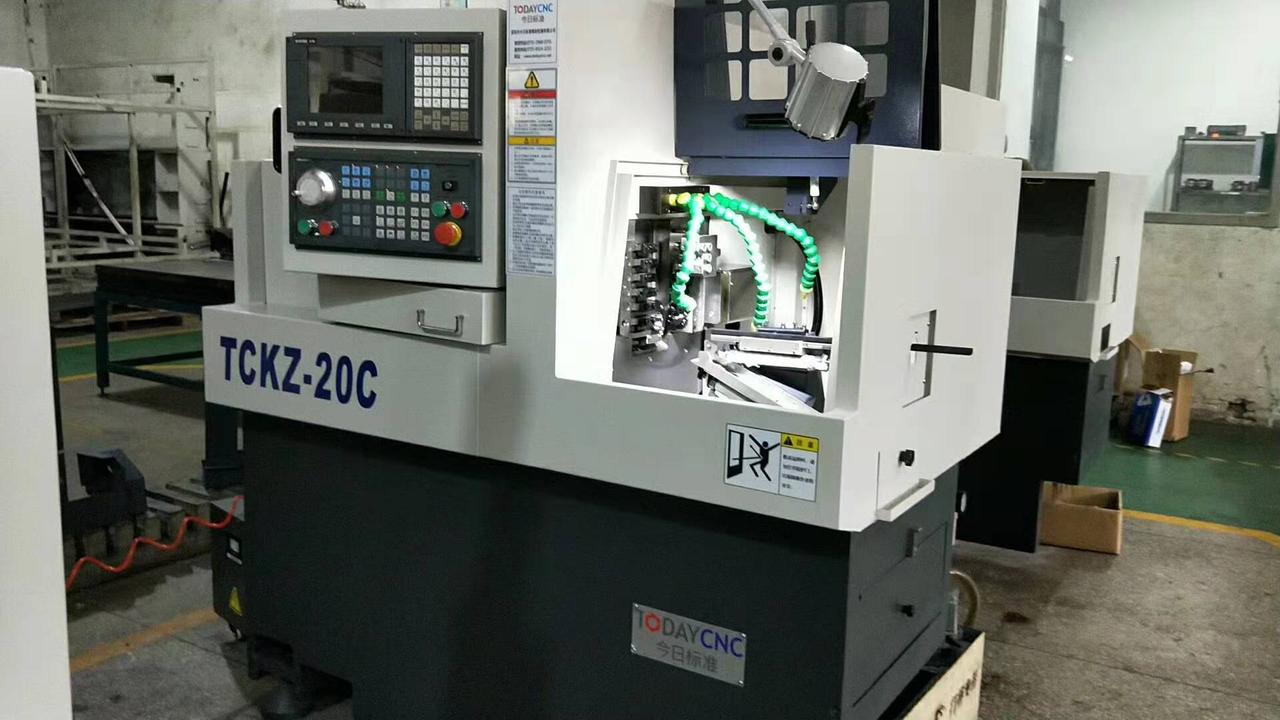

Автомат поздовжнього точення (швейцарського типу) TCKZ-20C4

Параметри:

 1. Максимальний діаметр обробки: 20мм

2. Максимальна довжина обробки: 230 мм.

3. Швидкість обертання шпинделя 50-6000 об/хв.

4. Потужність двигуна шпинделя: 3.0 кВт

5. Кількість інструментів – 14 одиниць.

6 комірок на стійці з горизонтальним розташуванням

4 інструменти для бокового свердління та фрезерування ER11

2 приводні інструменти ER11

2 інструменти ER16

6. Максимальна швидкість переміщення: ≤24м/хв

7. Дискретність руху: 0.001 мм

8. Хвостовик інструменту: 12*12мм

9.Потужність верстата:≤6 кВт

10.Вага верстата: 1700 кг

11.Габарити верстата: 1850*900*1650мм(Д*Ш*В)



Конфігурація:

1.   Свердлильна та фрезерні головки оснащені високоточним підшипником (клас точності P4) та керуються японськими серводвигунами YASKAWA.

2.   Шпиндель та обробна втулка: можливе переміщення одночасне переміщення втулки та шпинделя, підходить для обробки сталі та нержавіючої сталі. Високоточний німецький підшипник (клас точності P4) а також німецька система мастила шпинделя, дає високу швидкість обертання шпинделя, точність та жорсткість.

3.   Станина: Потужна лита станина НТ300, що добре проявляє себе при температурних змінах та забезпечують високу точність при обробці.

4.   Шведські SKF P (клас підвищеної точності), сполученість роликів забезпечує мінімальний зазор при переміщенні.

5.   ШВП: Тайванські PMI та HIWIN, встановлена пружинна муфта між двигуном та гвинтом ШВП знижує шум і забезпечує плавний хід.

6.   Підшипник ШВП: Японський NSK, спеціальний – високоточний.

7.   Стійка управління: SYNTEC ЧПУ Тайвань.

8.   Система приводів: YASKAWA Японія

9.   Додаткові серводвигуни: YASKWA із внутрішнім оптико-електронним датчиком, Японія

10.      Основний двигун: YASKAWA – 3.0 кВт, Японія

11.      Сервопривід двигуна шпинделя: YASKAWA, Японія.

12.      Ремінь шпинделя: імпортний бренд.

13.      Контактори та автоматика: Schneider, Франція та HECHUAN, Японія.

14.      Реле: Schneider, Франція.

15.      Мікроперемикач переміщення: SHANWU, Японія

16.      Пневматична система: YADAKE

17.      Система охолодження: Тайванська помпа з великим об'ємом, забезпечує хороше охолодження всіх елементів верстата, легко демонтується для чищення.

18.      Скринька для стружки: Великий об'єм, знімний, простий в експлуатації.

19.      Система мастила: NANJIN BEQIER, США. Упорскування на напрямні та ШВП регулюється за інтенсивністю та об'ємом, забезпечує тривалий період експлуатації даних вузлів.

20.      Система безпеки: Повне перекриття робочої зони, окремий захист оператора.

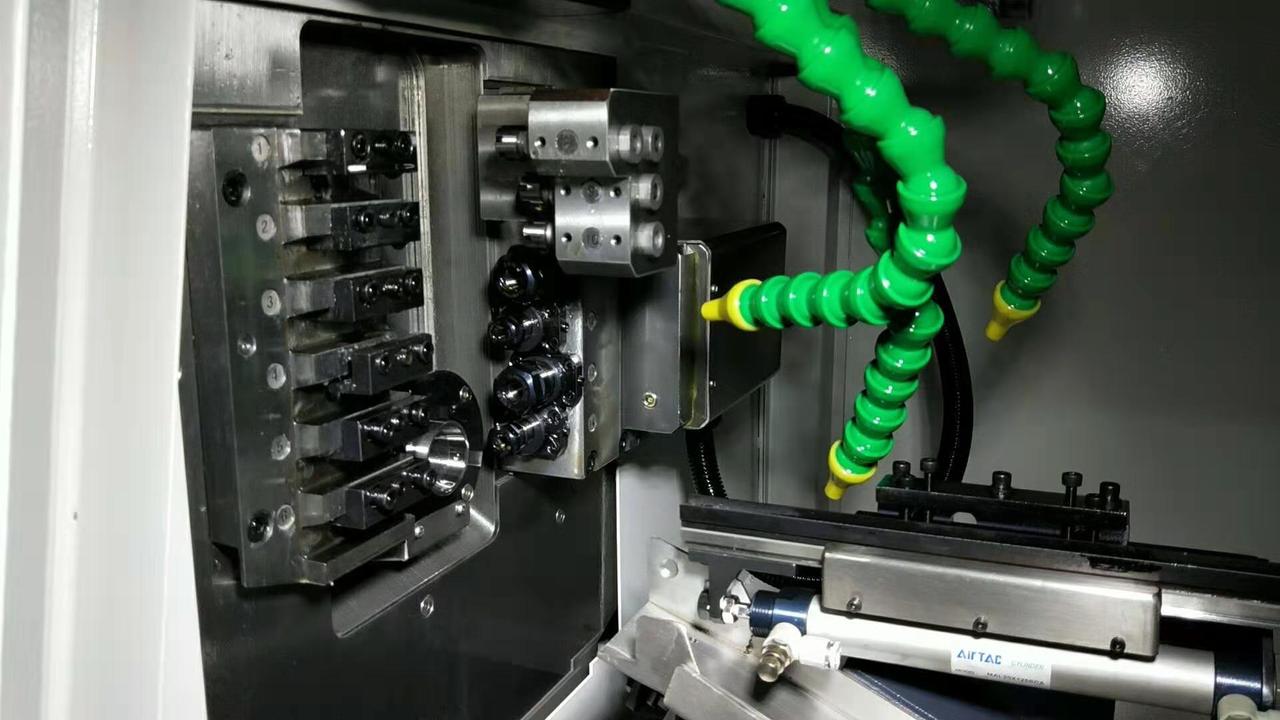

21.      Різцеутримувач: 6 осередків горизонтального типу для обробки зовнішнього діаметра та нарізування фасок. Висока ефективність роботи.



Переваги автоматів поздовжнього точіння

Для виготовлення високоточних деталей з пруткового металу найкращим вибором буде автомат поздовжнього точіння, котрий ще часто має назву «швейцарського типу». Таке обладнання належить до високотехнологічних верстатів, створених для ефективної обробки деталей. В цих верстатах поєднується високий рівень продуктивності, точність та багатофункціональність. Ці відмінності дозволяють виконувати різні етапи обробки деталей. Якщо на вашому виробництві виникає необхідність створення заготовок із пруткового металу, компанія MetallWorks пропонує автомат поздовжнього точіння купити в Україні. Увазі замовників пропонуються високотехнологічні верстати, котрі допоможуть підвищити рівень ефективності вашого виробництва.

Важливі відмінності автоматів поздовжнього точіння

Одна з важливих особливостей автоматів поздовжнього точіння — здатність створення довгих заготовок малого діаметру (довжина перевищує 10 діаметрів).

При цьому зберігається висока точність та якість обробки. Верстати оснащені рухомою шпиндельною бабкою, також в оснащенні передбачені цанговий патрон, люнет (обертовий та фіксований), протишпиндель, приводний інструмент.

Висока гнучкість таких верстатів забезпечується декількома керованими осями – ця відмінність дозволяє виконувати процеси точіння, фрезерування, нарізання різьблення, свердління. Також вони можуть виконувати роботи під кутом до осі деталі, що значно розширює можливості обробки, дозволяє створювати деталі складної форми.

Конструктивні відмінності автоматів поздовжнього точіння

Особливості конструкції цих верстатів забезпечують високий рівень жорсткості та стійкість до вібрацій, що особливо актуально, якщо необхідно обробляти деталі з високою точністю. Автомати поздовжнього точіння мають вигляд моноблока з ребрами жорсткості — вони виконують функцію розподілення та гасіння вібрацій, забезпечують стабільну та якісну обробку.

Важливий елемент верстатів — система автоматичної подачі дроту для виробництва заготовок. Такий пристрій автоматизує процес завантаження та вивантаження деталей, гарантуючи безперебійну роботу. Цей елемент дозволяє працювати з довгомірними заготовками. Система приглушення вібрацій дозволяє досягти високої точності обробки.

Працює автомат за принципом використання рухомої шпиндельної бабки та цангового затискного патрона.

Основні етапи, котрі виконує автомат:

• завнтаженя заготовки — на початку калібрований дріт завантажується в пристрій подачі, після цього пруток скеровується в головний шпиндель;
• затискач заготовки — пруток фіксується в цанговому патроні;
• переміщення інструменту — головний шпиндель переміщується вздовж осі Z в напрямку робочої зони, при цьому робочий інструмент може виконувати точіння, фрезерування, свердління;
• основний робочий етап — приводний інструмент виконує процеси обробки, в залежності від вимог замовника;
• підтримка деталі — в процесі обробки довгих деталей застосовується люнет з цангою, котра створює додаткову точку опори, що дозволяє обертати довгі деталі з дотриманням точності.

Популярні модифікації автоматів поздовжнього точіння

Часто на виробництвах встановлюється автомат поздовжнього точіння від бренду Southern machinery TCKZ-20C4. На цьому верстаті встановлені високоточні компоненти, потужні серводвигуни YASKAWA. Останні керують високоточним підшипником з класом точності P4.

Шпиндель та обробна втулка — можуть одночасно переміщуватися, використовуватися для обробки різних типів сталі. Поєднання високоточного німецького підшипника та німецької системи мастила гарантують високу швидкість обертання, точність та жорсткість.

Станина — потужна лита, котра добре витримує температурні зміни, гарантуючи високий рівень точності при обробці.

В компанії MetallWorks ви зможете замовити автомат поздовжнього точіння, а також додатково замовити встановлення та технічне обслуговування.
