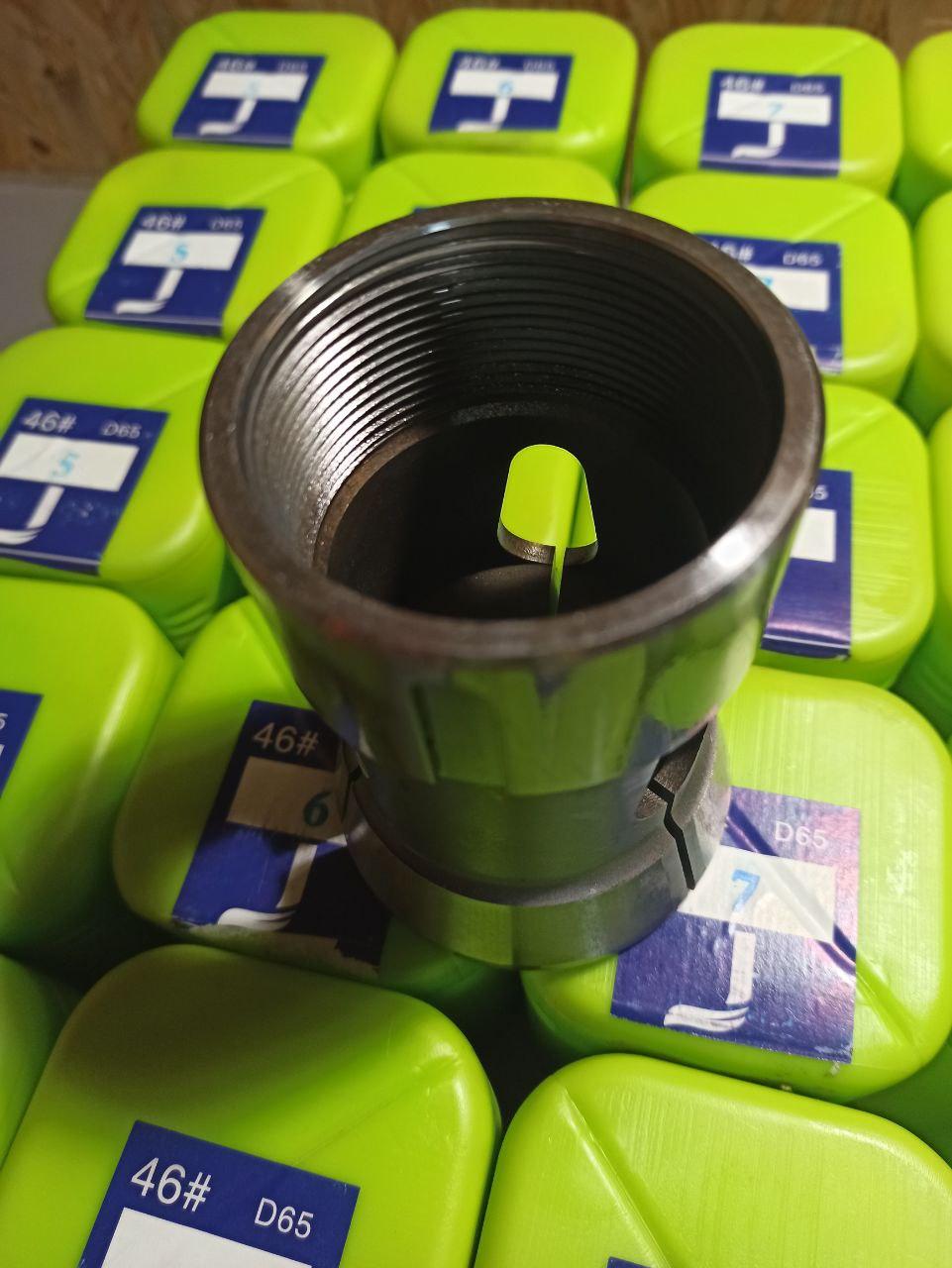

Піддаюча цанга

  • В наявності

3 800 ₴

Мінімальна сума замовлення на сайті — 5000 грн

+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
повернення товару протягом 30 днів за домовленістю
Піддаюча цанга
Піддаюча цанга
3 800 ₴
В наявності
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Цанги, що піддаються типу OZ, для встановлення в шпиндель токарного верстата з ЧПУ.

У наявності діаметри від 5 мм до 38 мм включно.

Подавальна цанга — важливий елемент верстатів з числовим програмним керуванням

Використання верстатів з числовим програмним керуванням (ЧПК) дозволяє значно покращити ефективність виробництва, прискорити виготовлення деталей. Проте навіть найсучасніші верстати інколи вимагають технічного огляду та заміни ключових деталей. Досить невеликою, проте важливою деталлю верстатів є подавальна цанга, котра використовується для фіксації холоднотягнутого прутка, для повторного затиску деталей по попередньо обробленій поверхні. Для забезпечення максимальної продуктивності роботи верстата бажано обирати високоякісні деталі, виготовлені з міцних сплавів. Якщо вам необхідно подавальну цангу купити в Україні, магазин MetallWorks пропонує ці деталі в асортименті. Зокрема ви можете обрати цанги подавальні типу OZ, розраховані на встановлення в шпиндель токарного станка з ЧПК.

Піддаюча цанга

Різновиди цангових патронів та особливості подавальної цанги

Цангові патрони розрізняють по виду та розміру, всі вони працюють за одним принципом. Оснащення складається з набору цанг та гайки, котра створює тиск на торець цанги.

Внаслідок зусилля тиску цанга зміщується в конусний проміжок, одночасно зменшуючись в діаметрі, забезпечуючи зусилля стискування деталі чи хвостовика інструменту. Щоби зняти деталь, гайка згвинчується, збільшуючи діаметр цанги.

Цангові патрони для верстатів розрізняють із частиною котра втягується – висувною, нерухомою, з цангами. За призначенням цанги можуть бути подавальними та затискними.

Подавальна цанга — це втулка з трьома пелюстками, що пружинять, та кінцями, спрямованими в сторону центру. Цанга накручується на шток, котрий подає деталь за рахунок кулачкового механізму чи гідроприводу. Пружність пелюсток забезпечує щільне притискання інструменту чи деталі.

Цільна цанга має конструкцію втулки що пружинить з пелюстками. Їхня кількість залежить від діаметра деталі, котру потрібно зафіксувати:

  • три пелюстки — деталі чи інструмент діаметром до 3 мм;
  • чотири пелюстки — від 3 до 80 мм;
  • шість пелюсток — деталі діаметром понад 80 мм.

Відмінності конструкції подавальної цанги

Подавальна цанга — це конусоподібна сталева загартована втулка, в котрій передбачено три неповних розрізи. Вони формують пелюстки, що вібрують — їхні кінці піджаті один до одного.

Форма та розміри отворів подавальної цанги мають відповідати профілю прутка, котрий нарізається на станку. Подавальна цанга нагвинчується на подавальну трубу, котра переміщується по осі, подає пруток від кулачкового механізму чи від гідромеханічного приводу. При завантаженні станка, відбувається проштовхування прутка між пелюстками подавальної цанги з їх подальшим розсовуванням.

Далі пелюстки, за рахунок сили пружності, притискаються до поверхні прутка. Коли подавальна труба переміщується, пелюстки цанги під впливом сили тертя стискаються та збільшують силу зчеплення під час подачі прутка.

Що краще – затискна чи подавальна цанга?

Подавальний цанговий патрон вважається надійнішим, проте потребує спеціального ключа для фіксації. Затискні цанги використовуються у випадках, коли потрібно часто міняти інструмент чи деталі під час роботи.

Піддаюча цанга для токарного верстата

Замовлення запчастин та технічне обслуговування

В компанії MetallWorks ви можете не лише замовити подавальні цанги чи інші деталі до станків, але й послугу встановлення деталей та технічного обслуговування техніки.

Також у каталозі компанії представлено широкий асортимент токарних верстатів від бренду Southern machinery. Встановлення токарних верстатів виробництва цієї компанії гарантує підвищення рівня ефективності та продуктивності виробництва. Наявність числового програмного керування знижує до нуля ймовірність людської похибки.

Встановлення сертифікованих, високоякісних елементів, зокрема подавальних цанг, значно подовжує термін експлуатації токарних верстатів. Замовити подавальні цанги вам завжди допоможуть у компанії MetallWorks.

Основні
ВиробникГідропривід
  • Ціна: 3 800 ₴
