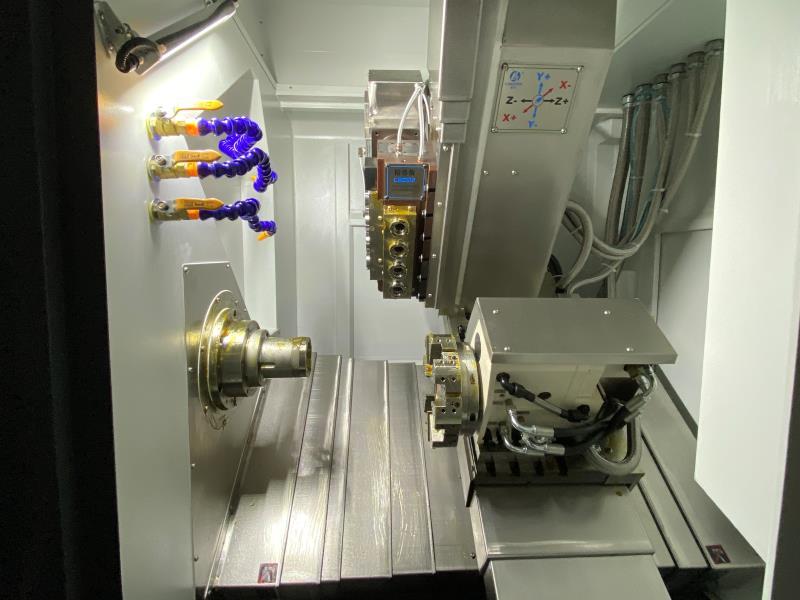

Токарно-фрезерний верстат із ЧПУ CK46-Y4

  • Під замовлення
  • Оптом і в роздріб
  • Код: 78
clockВідправка з 13 вересня 2024

від 2 630 430 ₴

Показати оптові ціни
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
повернення товару протягом 30 днів за домовленістю
Токарно-фрезерний верстат із ЧПУ CK46-Y4
Токарно-фрезерний верстат із ЧПУ CK46-Y4
від 2 630 430 ₴
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Шанувані пани!

ТОВ "ДІС ГРУПП" пропонує постачання токарно-фрезерного верстата з ЧПУ і можливістю торцевого та бічного фрезерування. Верстат CK-46-Y4 призначений для серійного виробництва деталей, що вимагають токарно-фрезерних операцій, для деталей завдовжки до 200 мм.  Вирізняється високою продуктивністю, ефективністю, що зумовлює швидку окупність інвестицій.


  • Проліт над станиною 500 мм забезпечує широкий діапазон оброблення.

  • Приводний фрезерний інструмент Yaskawa (Японія) потужністю 1300 Вт.

  • Похила станина з кутом 35 градусів для плавного виробничого процесу.

  • Суцільно литий корпус верстата гарантує жорсткість усіх вузлів і довговічність встановлення.

  • Високошвидкісний шпиндель із частотою обертання до 6000 об./хв для максимізації ефективності.

  • ШВП і напрямні забезпечені системи примусового змащення, що гарантує стійкість до термічної та механічної деформації.



Обладнання зарекомендувало себе як ефективний токарно-фрезерний верстат для металу, що поєднує в собі широкий діапазон функцій, жорсткість, зносостійкість і простоту керування.



Технічні характеристики обладнання

Модель обладнання

          CK-46-Y4

Основна специфікація

Максимальний проліт над станиною

500 мм

Кут нахилу станини

35 градусов

Діапазон оброблення

Максимальний діаметр оброблення над станиною

450 мм

Максимальна довжина оброблення (гідравлічний патрон)

200 мм

Максимальний діаметр прутка

Ø 45 мм

ЧПУ-система

Syntec 22 TB

Англомовна

Шпиндель

Діаметр отвору шпинделя

Ø56 мм

Тип

A2-5

Конус отвору

Cone 6

Швидкість обертання

6000 об./хв

Інструмент

Розташування інструмента

8-позиційний інструментальний барабан

Фрезерний інструмент

Приводний, для здійснення прямого та торцевого фрезерування — 8 шт.

Швидкість обертання фрезерного інструменту

4000 об./хв

Потужність фрезерного приводного інструменту

1300 Вт

Максимальний діаметр інструмента свердління/фрезерування

Ø16

Максимальний діаметр нарізання різі фрезерним інструментом

8мм(нержавека)



Переміщення осями

Максимальне переміщення по осі X

1000  мм

Максимальне переміщення по осі Z

470 мм

Максимальне переміщення за віссю Y

260 мм

Пришвидшене переміщення осями X/Z

24/24 м/хв

Пришвидшене переміщення по осі Y

15 м/хв

Максимальна швидкість різання

8000 мм/хв

Люфт гвинта по осі Z

≦0.01

Люфт гвинта по осі X

≦0.008

Точність оброблення

Вал

≦0.003

Конусність

≦0.005/100

Соосність

≦0.004/100

Точність позиціювання

±0.004

Репозиціювання

±0.003

Смазка

Примусова система змащення ШВП і напрямних

Двигун

Потужність основного двигуна (у разі базової комплектації)

7.5 кВт

Потужність двигуна переміщення осей X/Z/Y

1.3 кВт

Крутний момент серводвигунів X/Z/Y

8.39 Н.м

Потужність двигуна фрезерування осей X/Z

1.7 кВт

Потужність двигуна фрезерування осей X/Z

8 Н.м

Потужність насоса охолодження

0.3 кВт

Загальна потужність

13 кВт

Габаритні розміри ДхШхВ

2100х1580х 1900 мм

Маса

3430 кг



Переваги встановлення на виробництві токарно-фрезерних станків з числовим програмним керуванням

Підвищити рівень продуктивності, прискорити робочі процеси на виробництві допомагає правильно підібране обладнання. Для продуктивного виробництіва різноманітних деталей з металу використовуються токарно-фрезерні верстати. Цей різновид станків значно полегшує обробки виробів не лише з металу, але й з деревини. В станках встановлюється фреза, котра заміняє багато інших інструментів для обробки деталей. Особливий попит мають станки з числовим програмним керуванням — вони значно підвищують швидкість робочих процесів, за рахунок автоматизації. Компанія MetallWorks пропонує токарно-фрезерний верстат з ЧПК купити в Україні. Зокрема, ви маєте змогу замовити токарно-фрезерні станки виробництва компанії Southern machinery.

Токарно-фрезерний верстат із ЧПУ CK46-Y4

Основні відмінності токарно-фрезерних станків

Використовувати вузькоспеціалізовані верстати на сучасному виробництві вже не актуально. Вони мають низьку продуктивність, до того ж вони незручні, тому що потрібно часто міняти заготовки місцями. Оптимальним рішенням буде токарно-фрезерний верстат, котрий заміняє одразу декілька станків.

Під назвою токарно-фрезерні верстати маються на увазі промислові центри для токарної та фрезерної обробки, котрі можуть виконувати повний робочий цикл, у тому числі заміну інструментів. Токарно-фрезерні верстати використовуються для розточування та фрезерування заготовок будь-якої складності.

За допомогою фрези верстати можуть обробляти плоскі чи фасонні поверхні, зубчасті колеса, металеві, дерев'яні деталі. Фреза, котра закріплена в шпинделі, виконує обертальні рухи, а деталь, зафіксована на столі, лишається нерухомою.

Переваги токарно-фрезерних верстатів Southern machinery

Серед ключових переваг верстатів цього китайського виробника:

  • високий рівень продуктивності;
  • довговічність та надійність;
  • високоякісні електронні плати, котрі гарантують точність контролю всіх робочих процесів.

Однією з найвідоміших моделей токарно-фрезерних верстатів з ЧПК є CK46. Цей токарно-фрезерний центр розрахований на обробку різноманітних кольорових та чорних металів, сплавів. Токарні та фрезерні процеси виконуються на одному верстаті, що значно заощаджує зусилля працівників, економить робочий час.

Конусність верстата на довжині 100 мм становить 0,01 мм, при повторному позиціюванні — менш як 0,005 мм.

На верстаті можна виконувати стандартні токарні роботи, проводити операції в широкому діапазоні. Зокрема на цьому верстаті можна виконувати радіальне та осьове фрезерування. Також токарно-фрезерний верстат підходить для обробки дрібних виробів із металу. На верстаті встановлено 4 приводні інструменти, двигуни Yaskawa та Lingshi потужністю 1300 В.

Чому варто обрати токарно-фрезерний центр з ЧПК?

Сучасні токарно-фрезерні установки з числовим програмним керуванням відрізняються:

  • вищим рівнем продуктивності;
  • підвищеною точністю виготовлення деталей, що гарантує їх взаємозамінність;
  • можливістю використання сучасних технологій при переході на виготовлення виробів нового виду;
  • надійністю та довговічністю;
  • економністю;
  • простотою експлуатації та обслуговування.

Багато токарно-фрезерних верстатів дозволяють виконувати не лише токарну та фрезерну обробку, але й свердління у металевих деталях. Верстати старого покоління оснащувалися малорухливими револьверами, котрі ускладнювали та обмежували їхній потенціал.

Токарно-фрезерний верстат із ЧПУ

Сучасні токарно-фрезерні верстати з ЧПК не мають такої проблеми, адже в них передбачена фрезерна головка під конус. Такі конуси дозволяють монтувати токарний ріжучий інструмент під фрезерну головку. Завдяки цій відмінності верстати можуть виконувати операцію точіння, а також безліч інших: зенкування, різьблення, свердління отворів, виточування фасок та канавок, обробку та підрізування торців.

Замовити токарно-фрезерні верстати з ЧПК, а також їх встановлення та технічне обслуговування, ви можете за контактними телефонами на сайті MetallWorks.

Основні
ВиробникSouth
ЧПУТак
Споживана потужність13 кВт
Діаметр обробки над станиною500 мм
Діаметр отвору шпинделя56 мм
Максимальний діаметр диска500 мм
Відстань між центрами300 мм
Максимальна швидкість подачі18 м/хв
Кількість обертів холостого ходу6000 об/хв
Параметри мережі
Напруга380 В
Частота50 GHz
Загальні параметри
Вага3430 кг
  • Ціна: від 2 630 430 ₴
