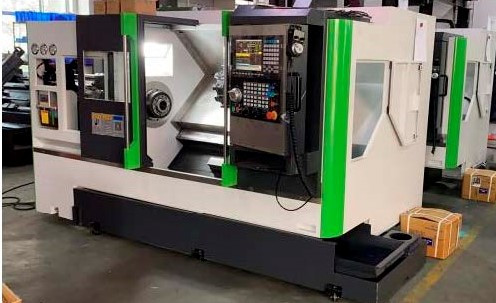

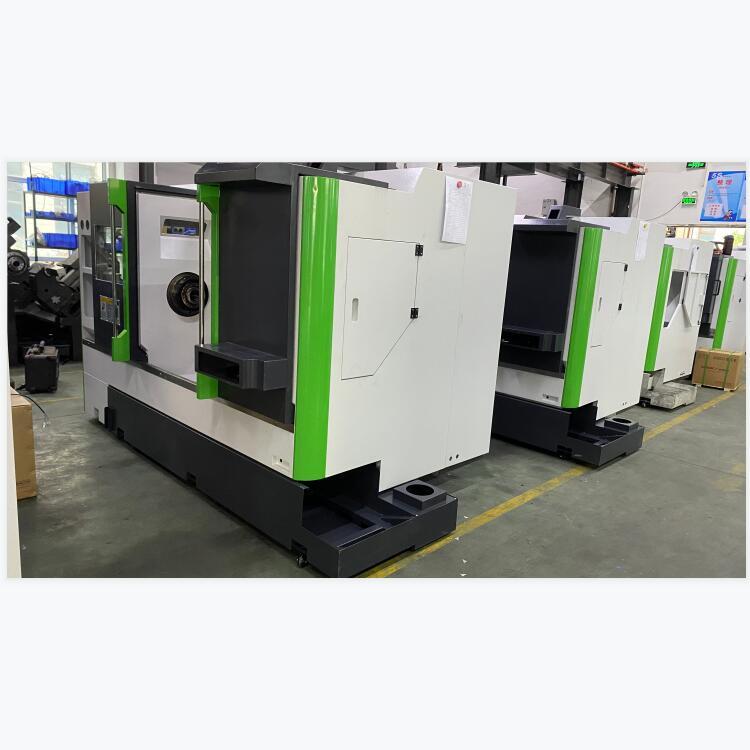

KS 2545

Шановні панове!

Гарні новини! 2022 року компанія ДІС-ГРУПП розширює лінійку станкового обладнання та представляє до Вашої уваги токарний верстат  з ЧПУ — KS2545. Ця машина отримала сучасну, надійнішу в роботі револьверну головку PARAGAIT, обладнану 12 осередками на 25 мм і 32 мм, залежно від типу інструмента. Швидкості зміни інструмента становить лише пів секунди/гойдалка. Так само в профіль обладнання вдало вписалося останнє розроблення найбільш динамічно розвивального бренда промислової електроніки — тайванської Syntec. Контролер 22TA є розширенішим і водночас простішим у керуванні версії її японського зібрату —  Fanuc.

Точність позиціонування і як наслідок точність одержуваних на виході деталей, гарантується японськими підшипниками NSK четвертого класу точності та вбудованими в осьові сервоприводи енкодерами, однойменного бренда Syntec.

KS2545 призначений як для серійного, так і для штучного оброблення деталей зі складною геометрією (багатозахідна різь, підвищені вимоги до шорсткості та точності оброблення). Для серійного оброблення, верстат комплектується прутоподавачем, призначеним для роботи з круглими та шестигранними прутковими заготовками в діапазоні 5-45 мм.

Станки класу 2545А відрізняються  простотою в керуванні, високою продуктивністю й доступною вартістю. Ці чинники дають змогу впевнено займати ключові позиції у всіх великих машинобудівних парках підприємств України.

Технічні характеристики

Токарний верстат зі ЧПУ KS-2545
Проліт над станиною		450 мм
Максимальна довжина точення		450 мм
Максимальний діаметр оброблення на супортному		250 мм
Шпиндельний конус		A2-5
Діаметр отвору шпинделя		Ø56 мм
Шпиндель	Частота обертання	35-4000 об./хв, макс. 6000 об./хв
	Коробка передач	Безступенева
Головний двигун	30-хвилинний цикл	11 кВт
	Безперервний цикл	7,5 кВт
Патрон	Стандартний, 6-дюймовий
Швидка швидкість переміщення осі X		24 м/хв
Швидка швидкість переміщення по осі Z		24 м/хв
Сервомотори X/Z		Syntec сервопривод X-ось-15 Н*м/ сервопривод Z-ось — 10 Н·м
Переміщення по осі X		135 мм (діаметр 270 мм)
Переміщення по осі Z		460 мм
Діаметр втулки задньої бабки		80 мм
Переміщення пінолі задньої бабки		110 мм
Переміщення задньої бабки		400 мм
Зусилля задньої бабки		8000 Н·м
Револьверна головка		PARAGAIT ІНДІЯ 12 комірок, горизонтальний тип.
Час зміни інструмента:  переміщення на 180 градусів		0.5/1.2 сек
Розмір різального інструменту	Токарний інструмент	25 мм  x 25 мм x 125 мм
	Свердлильний інструмент	Діаметр 32 мм/25 мм
Вантажність	Плоскі заготовки	до 50 кг
	Вали	до 80 кг
Габаритні розміри  (мм)		2865*1647*1677
Маса		2600 кг

Базова комплектація

Контролер	Syntec  22TA, Тайвань
Двигун шпинделя	7,5 кВт, серводвигун
Підшипник шпинделя	NSK P4, Японія
ШВП осей X,Z	HIWIN/PMI C3, Тайвань
Патрон	6-дюймовий, Тайвань
Електрокомпоненти	Японія/Німеччина/545
Револьверна головка	Гідравлічна,12 комірок, Індія
Задня бабка	Морзе 4



Стандарт точності Одиниці виміру — мм



Тип тестування	Стандарт у Китаї	Стандарт фабрики
Точність оброблення	IT8	IT6
Точність оброблення заготівки — округлість	0.007мм	0.006 мм
Точність обробки заготовки — циліндричність	0.015 мм/Ф300 мм	0.013 мм/Ф200мм
Точність обробки заготовки — шорсткість поверхні	Ra3.2мкм	Ra2.8мкм
Точність обробки заготовки — плоскість	0.02 мм / 300 мм	0.018 мм / 300 мм



Комплектация станка:
No.	Найменування	Кількість на верстат
1	Торцевий ключ	1 комплект
2	Гайковий ключ	1 комплект
3	Ключ для штровеля	1 комплект
4	Штрівель	1 комплект
5	Фланець шпинделя	1 комплект
6	Довгий рецетримач	4 комплекти
7	Лівий/правий різець	1 комплект
8	Оправа для свердління	2 комплекти
9	Цанги	2 комплекти
10	Ящик для інструментів	1 комплект



Технічні дані:
1.	Інструкція з експлуатації російською мовою	1 комплект
2.	Специфікація обладнання	1 комплект
3.	Сертифікат контролю якості	1 комплект
4.	Пакувальний лист	1 комплект

Особливості токарного верстата з ЧПК KS 2545

Складно переоцінити значення станків із числовим програмованим керуванням у підвищенні ефективності різних сфер виробництва. Станки з ЧПК дають змогу створювати як гуртові тиражі, так і штучні замовлення. Важливою перевагою станків ЧПК є зниження до нуля вірогідність людської похибки. В цій статті детальніше поговоримо про яскравого представника сегмента токарних станків із ЧПК — KS2545.

Відмінності та переваги станка KS2545

Токарний верстат KS2545 отримав сучасну, надійну револьверну головку PARAGAIT, у котрій встановлено 12 осередків, на 25 мм і 32 мм. Це дозволяє обрати оптимальний осередок, залежно від типу інструмента.

Завдяки продуманому механізму, на зміну інструмента знадобиться всього пів секунди. Також варто виокремити останню розробку тайваньської компанії Syntec. Зокрема в цьому станку використано контролер 22TA, що відрізняється розширеними функціями та простотою керування.

Точність позиціонування, отже і точність одержаних даних, забезпечена японськими підшипниками NSK четвертого класу точності. Їхню роботу доповнюють вбудовані в осьові сервоприводи енкодери бренду Syntec.

Сфера використання токарного станка KS2545

Станок KS2545 орієнтований на серійне та штучне виробництво деталей зі складною геометрією, таких як багатозахідна різь. Також станок добре зарекомендував себе при виробництві деталей з підвищеними вимогами до шорсткості та точності оброблення.

На станку легко виконувати серійні оброблення — для цього передбачено прутоподавач. З його допомогою можна працювати з круглим та шестигранними прутковими заготовками, діаметром 5-45 мм.

Токарний станок KS2545 приваблює легкістю керування, високим рівнем продуктивності та доступною вартістю.

Підвищення ефективності виробництва завдяки токарним верстатам із ЧПК

Серед головних переваг токарних верстатів із числовим програмним керуванням слід назвати:

• заощадження часу — на обробку деталей потрібно на порядок менше часу, аніж на звичайному верстаті;
• високий рівень якості — шанси отримати брак зведений до нуля;
• висока точність — обробка кожної деталі виконується в точності з даними, котрі закладаються програмою;
• легкість контролю вирізняє всі етапи виробництва;
• швидкість налаштування — програму з усіма даними можна вводити через локальну мережу чи карту пам'яті.

Станки з числовим програмним керуванням належать до класу підвищеної ефективності. Такі станки дозволяють максимально якісно обробляти деталі з різних металевих сплавів.

Потрібні параметри на станку майстер встановлює за допомогою пульта — після цього обладнання самостійно виконує роботу, з високим рівнем точності. Числове програмне керування дозволяє виконувати кілька операцій на деталі за одну установку. Оскільки в пам'яті станка програма зберігається, це дозволяє запускати її знову, за потреби.

Завдяки ЧПК всі виробничі цикли значно пришвидшені, а вірогідність браку зводиться до мінімуму. Також числове програмне керування дозволяє максимально спростити обслуговування та експлуатацію. Токарні станки оснащуються кожухом, котрий захищає оператора від ймовірних травм, адже виключена можливість розповсюдження металевих стружок та інших металевих елементів у робочий простір.

Особливості використання обладнання з ЧПК

Токарні станки горизонтального розміщення відрізняються високим рівнем ефективності, можуть використовуватися на найрізноманітніших підприємствах. Зокрема, на таких станках можна виготовляти деталі для автомобілів, приладів, оборонної техніки.

Токарні верстати дозволяють виконувати такі операції:

• нарізання різьблення;
• виконання зовнішнього оточення;
• обробка виробів із конічною чи циліндричною поверхнею.

В компанії «ДІС-Груп» ви зможете обрати токарний станок із ЧПК KS2545, або ж обрати інше устаткування. Працівники компані допоможуть обрати, а також нададуть поради щодо встановлення та обслуговування.
