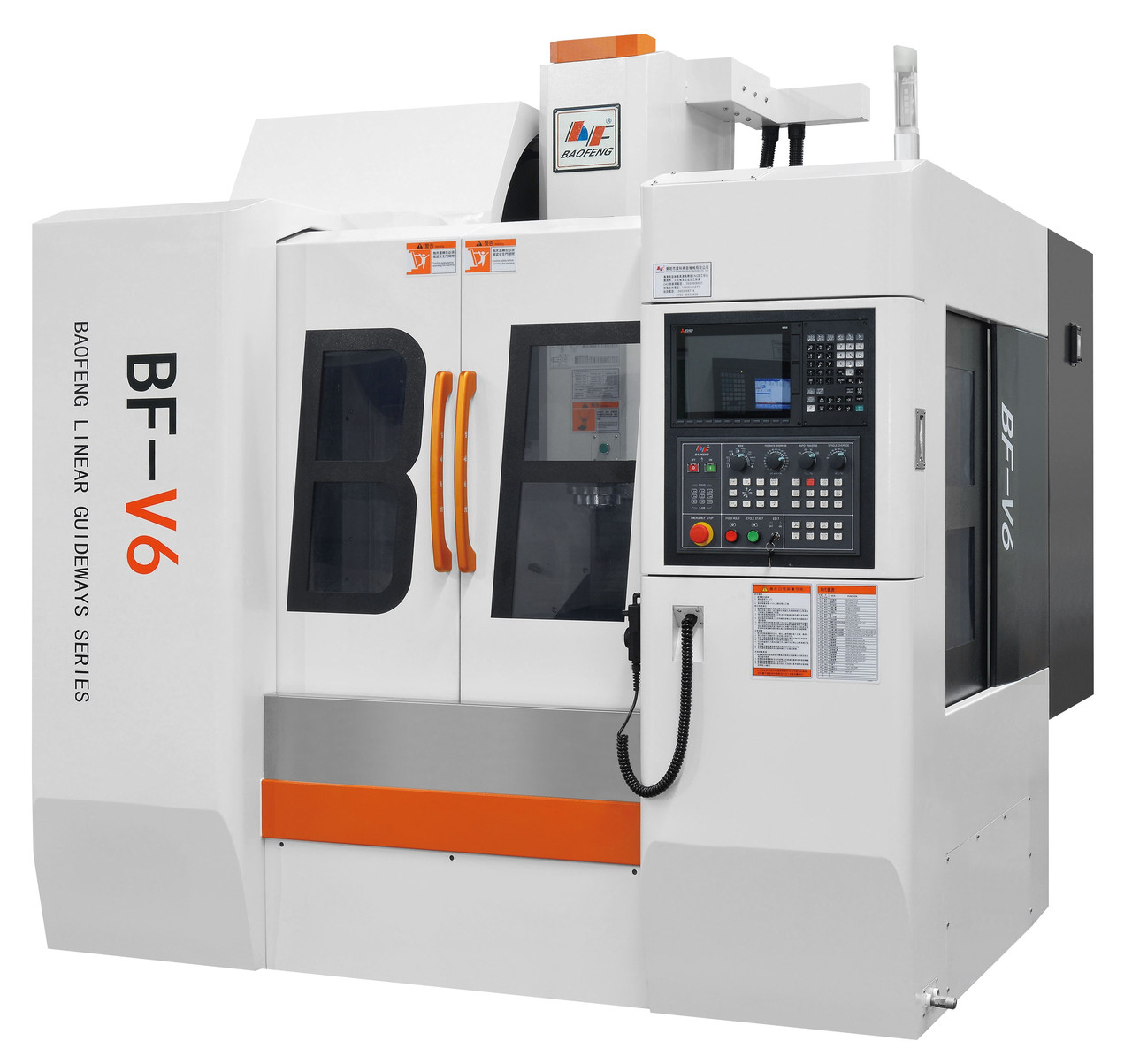

Вертикально фрезерний оброблювальний центр BF-V6
- Під замовлення
- Оптом і в роздріб
- Код: 8
Відправка з 06 серпня 2024від 2 792 370 ₴
Показати оптові ціни- +380 (96) 917-10-17Відділ постачання Ігор Степанович
- +380 (66) 357-75-07Бухгалтерія Оксана Сергіївна
- +86 (139) 2818-77-79Інспекція у Китаї
- +380 (66) 436-19-12Керівник Олексій Сергійович
Вертикально-фрезерний оброблювальний центр BF650V виготовлений із японських і європейських комплектуючих.
Лита станина із сірого чавуну HT300 дає змогу зберегти переваги жорсткості конструкції, не збільшуючи вагу верстата.
Базова комплектація верстата передбачає 3 осьове переміщення кульковими напрямними під час прискореного переміщення 48 м/хв.
Інструментальний магазин важільного типу, обладнаний синхронним розтискним пристроєм зміни інструмента, забезпечує швидку та стабільну зміну інструмента.
BF650V обладнаний прямим приводом, який збільшує точність оброблення й довговічність шпинделя.
У верстаті використовується система змивання стружки посиленим потоком, що дає змогу обробляти окремі деталі зі швидшим видаленням стружки.
Базова конфігурація
|
№ |
Компонент |
Бренд |
Країна виробник |
Примітка |
|
1 |
Станина |
BAOFENG |
Китай |
|
|
2 |
Контролер |
Mitsubishi |
Японія |
M80 |
|
3 |
Привод осей X/Y/Z |
Mitsubishi |
Японія |
3/3/3 кВт |
|
4 |
Шпиндель |
Speedcn |
Китай/Тайвань спільне виробництво |
ВBТ40 12000 об/хв |
|
5 |
Привод шпинделя |
Mitsubishi |
Японія |
11-15 кВт |
|
6 |
ШВП осей X/Y/Z |
HIWIN/PMI |
Тайвань |
C3-4010 |
|
7 |
Лінійні напрямні |
Rexroth |
Германия |
45/45/45 |
|
8 |
Подшипник |
ABM/NSK |
Японія |
NSK-30TAC-P4 |
|
9 |
Сполучення |
SW+J |
Германия |
BK-3 |
|
10 |
Циліндр |
Hinaka |
Тайвань |
BPT-10U5S45L13M-D24V |
|
11 |
Олійне охолодження шпинделя |
Rucol |
Китай/Тайвань спільне виробництво |
RCO |
|
12 |
Теплообмінник |
Rucol |
Китай/Тайвань спільне виробництво |
RC-25 |
|
13 |
Охолоджувальна система |
Rocoi |
Китай/Тайвань спільне виробництво |
LDPB2-30 |
|
14 |
Пневматика |
Mindman |
Тайвань |
MVSC-220-4E1 |
|
15 |
Автоматична система змащення, фільтр |
Mindman |
Тайвань |
MAP3000 |
|
16 |
Інші пневматичні компоненти |
Mindman |
Тайвань |
AC3000L |
|
17 |
Головний контактор |
Mitsubishi |
Японія |
S-T80 |
|
18 |
Автоматика |
Mitsubishi |
Японія |
NFC60-SMX |
|
19 |
Реле |
IDEC |
Японія |
RU2S-D24 |
|
20 |
Імпульсне джерело живлення |
OMRON |
Японія |
LRS-150-24 |
|
21 |
Система змащення |
BAOTN |
Тайвань |
BT-C2P |
|
22 |
Маховик |
SY |
Китай/Тайвань спільне виробництво |
N-210A4X5P4C-DGBK |
| Основні | |
|---|---|
| Виробник | Baofeng |
| Країна виробник | Тайвань |
| Додатковий сервіс | Установка, Навчання, Сервісне обслуговування |
| Максимальна швидкість подачі | 48 м/хв |
| Потужність двигуна подачі | 3 кВт |
| Оброблюваний матеріал | Сталь, алюминий, бронза, латунь, титан, закаленная сталь |
| Споживана потужність | 24 кВт |
| Стан | Новий |
| Тип верстата | Фрезерний верстат по металу |
| ЧПУ | Так |
| Кількість обертів холостого ходу | 12000 об/хв |
| Інструментальний магазин | Револьверний тип на 24 інструменту |
| Точність позиціонування (мм) | 0,003/300 |
| Загальні параметри | |
| Вага | 4500 кг |
| Висота | 2750 мм |
| Довжина | 2230 мм |
| Ширина | 2800 мм |
| Додаткові параметри | |
| Довжина столу | 700 мм |
| Максимальна маса оброблюваної деталі | 400 кг |
| Межі робочих подач по осях координат | 600*500*450 |
| Відстань між пазами | 90 мм |
| Кількість Т-образних пазів | 5 шт. |
| Ширина паза | 18 мм |
| Ширина столу | 450 мм |
| Параметри мережі | |
| Напруга | 380 В |
| Частота | 50 GHz |
| Користувацькі характеристики | |
| Конус шпинделя | BT40|BBT40 |
