Токарно-фрезерний верстат з ЧПУ CN-DX 50

Токарно-фрезерний верстат CN-DX50 - 1500, інакше іменований обробним центром, оснащений системою ЧПУ – системою числового програмного управління, яка дозволить налагодити серійне виробництво деталей, що потребують точення та фрезерування. У порівнянні з ручними верстатами, обробний центр з ЧПУ CN-DX 50 – 1500 забезпечує більш прецизійну та якісну роботу.

Модель верстата CN-DX 50 – 1500 здійснює процес точення, так і фрезерування, що в основному використовується для виготовлення шліцьових валів, бухт, муфт та інших деталей. Обробка виконується з однієї установки, що дозволяє виконувати роботи з 7 кваліфікації допуску в діапазоні 30-500 мм. Верстат призначений для проведення стандартних токарних робіт, а також обробки фасонних виробів, свердління, обробки деталей зі складною геометрією, нарізування різьблення та обробки штучних заготовок.  Має максимальний проліт над станиною 500 мм і довжину станини 1500 мм. Верстат CN-DX 50 - 1500 з ЧПУ має відмінну продуктивність, завдяки високим швидкостям переміщення супорта та швидкості обертання шпинделя. Сучасна автоматична подача мастила забезпечує безперебійну та якісну роботу.

Завдяки застосуванню сучасної системи числового програмування, забезпечено самодостатню діагностику агрегатів верстата.  Надійність конструкції та довговічність забезпечує лита станина.  За вібростійкість відповідає жорстка конструкція шпиндельного вузла та ШВП.

Збереження точності обробки забезпечене застосуванням сталевих напрямних, а також використанням високоякісного підшипника HRB. Швидкість обертання шпинделя налаштовується в широкому діапазоні від 34 до 2000 оборотів за хвилину, що дозволяє не тільки забезпечити стабільність технічного процесу, але й значно знизити енерговитрати.

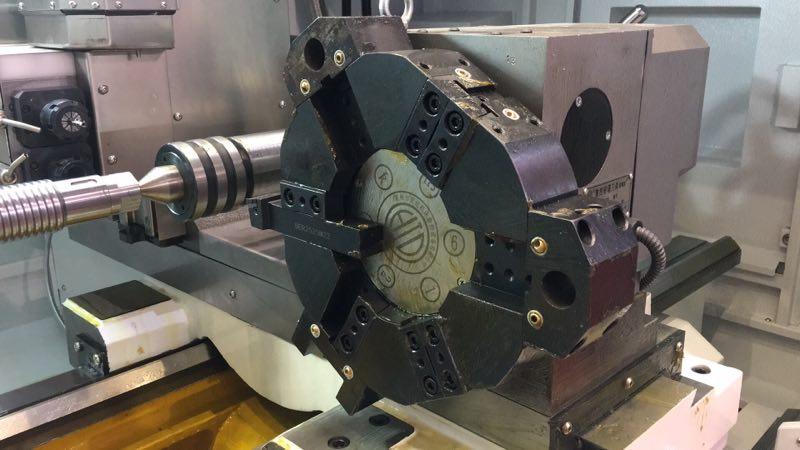

Верстат для токарно-фрезерних робіт з ЧПУ CN-DX 50 – 1500 оснащений трьох і чотирьох кулачковими патронами, що значно розширює спектр робіт, що проводяться. Інструментальний револьвер розрахований на 6 секцій з габаритами гнізда 25x25. Час зміни інструменту – всього 3 секунди.

Основні характеристики моделі верстата з ЧПУ CN-DX 50 – 1500:

  • підвищена точність виготовлення деталей;
  • висока продуктивність;
  • економічність;
  • простість обслуговування та експлуатації.

Купити токарно-фрезерний верстат з ЧПУ CN-DX 50 - 1500 можна , звернувшись до компанії «ДІС ГРУП». Фахівці нададуть повну професійну консультацію, підберуть оптимальний верстат для Ваших потреб. Окрім продажу токарно-фрезерного обладнання, наша команда забезпечить встановлення верстата, навчить тонкощі налаштування та користування обладнанням, а також зобов'язується взяти на себе сервісне обслуговування протягом усього терміну експлуатації.

Токарно-фрезерний верстат з ЧПУ CN-DX 50-1500: ключові переваги, специфіка конструкції та застосування

Цей механізм призначений для здійснення високоточної обробки виробів циліндричної форми з металу і композитних матеріалів. В якості ріжучого інструменту в ньому застосовуються фрези. Використовуючи токарно-фрезерний верстат з ЧПУ CN-DX 50-1500 з каталогу компанії ДІС ГРУП, оператору немає необхідності підбирати додаткові інструменти, щоб виготовити необхідну деталь. Завдяки комплекту фрез, виконуючи їх своєчасне заточування, можна створювати як стандартні, так і унікальні проекти.

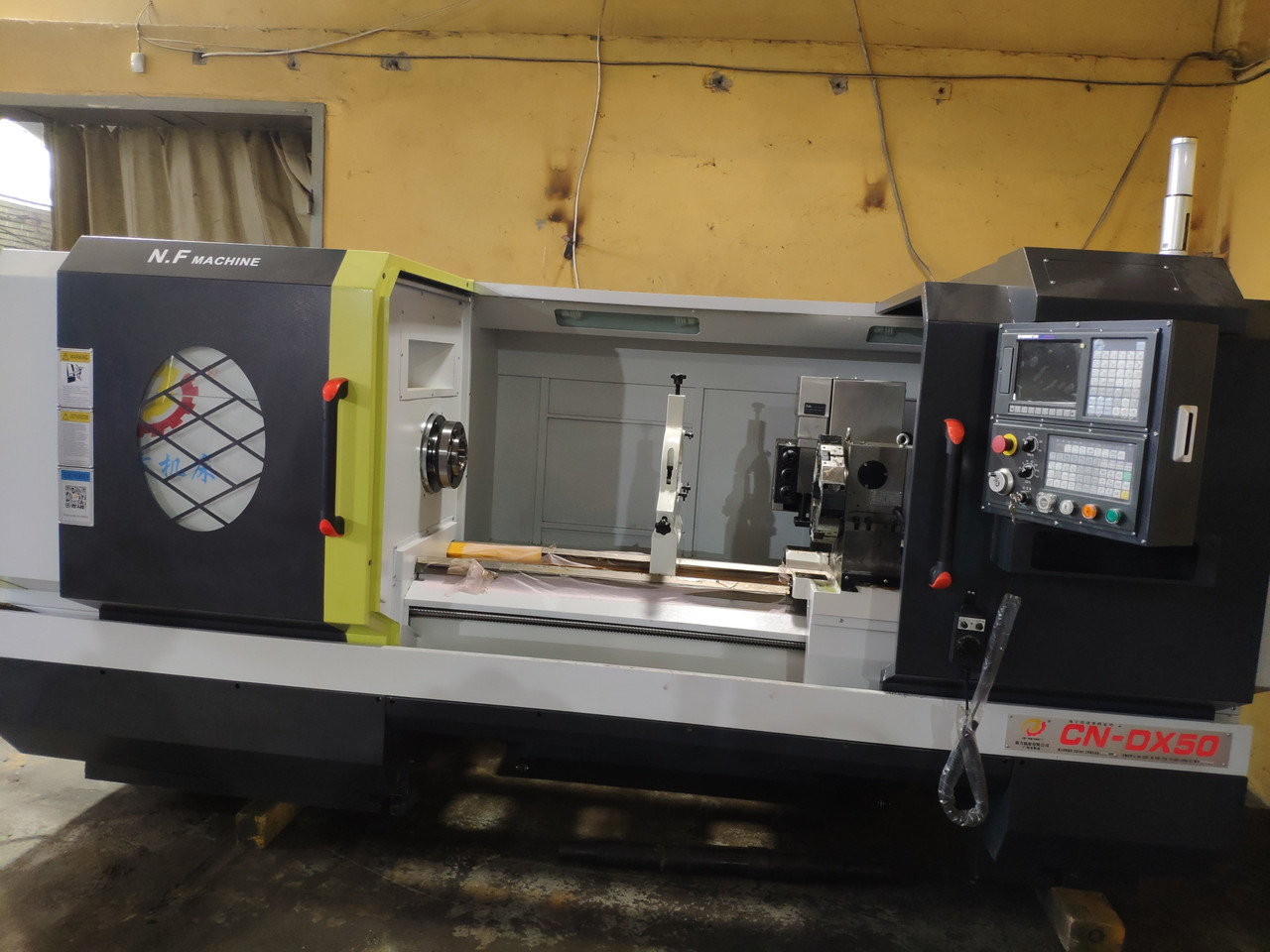

Токарно-фрезерний верстат із ЧПУ CN-DX 50 — 1500

Технічні характеристики й переваги, якими відрізняється токарно-фрезерний верстат з ЧПУ CN-DX 50-1500

Цей верстат належить до інноваційного технічного обладнання. Він складається з маси елементів, необхідних для якісного виконання запланованих робіт. Перш ніж замовити токарно-фрезерний верстат з ЧПУ CN-DX 50-1500 на сайті нашого магазину, необхідно розібратися з характеристиками механізму. Від цього залежатиме, чи відповідає він вашим завданням. Основні характеристики пристрою такі:

  • Монолітна чавунна станина, що пройшла процес попереднього випалу. Таким чином вона стає більш довговічною. Метал може поглинати переважну більшість вібрацій. Це сприяє підвищенню точності налаштувань і виконуваних робіт навіть після багаторічної експлуатації верстата.
  • Діаметр кулькової гвинтової передачі із запасом. Це дає можливість застосовувати більший шпиндель. Простіше кажучи, наявність збільшеного діаметра розширює обсяг можливих робіт і дає можливість встановлювати більш потужні інструменти без шкоди для обладнання і результату.
  • Посилена конструкція боковини. Якщо з нашого каталогу замовити токарно-фрезерний верстат з ЧПУ CN-DX 50-1500, то він буде оснащений порталом з більш потужним пристроєм. Це дає змогу мінімізувати вплив бічної вібрації, що виникає на високих швидкостях.
  • Наявність індуктивних кінцевих датчиків. Їх встановлють спеціально для того, щоб виключити ймовірність зіткнення порталу верстата з рамою. Таким чином подовжується термін справної експлуатації обладнання, підвищується продуктивність і якість виконуваних високоточних робіт.
  • Застосування двофазного двигуна. Він має підвищений рівень надійності. Завдяки цьому токарно-фрезерні верстати з ЧПУ CN-DX 50-1500, замовити з доставкою які можна на нашому сайті, відрізняються особливою довговічністю. Тому вам однозначно буде вигідним таке придбання.
  • Планетарні редуктори. Вони встановлюються по трьох осях. На противагу ремінним, такі редуктори відрізняються більш високою жорсткістю. Це сприяє зростанню точності виконуваних робіт, а також можливості здійснення обробки найтвердіших металевих сплавів.

Верстат із ЧПУ CN-DX 50-1500

Ключові переваги

Представлені на нашому сайті токарно-фрезерні верстати з ЧПУ CN-DX 50-1500 відрізняються оптимальними габаритами, що сприяє стійкості та надійності механізму. Також це забезпечує оптимальну жорсткість і максимально високу точність обробки деталей, зокрема при повторюваних операціях, наприклад, у серійному виробництві. Крім того, ці верстати відрізняються такими перевагами:

  • Сучасний дизайн зовнішнього вигляду. Верстати мають міцне лакофарбове покриття.
  • Ергономічна конструкція. Ключові модулі розташовані максимально зручно для оператора.
  • Станина з литого чавуну монолітної конструкції. Це підвищує її жорсткість і довговічність.
  • Застосування якісного чавуну. Завдяки цьому практично повністю виключаються вібрації.
  • Оптимальна потужність двигуна. Він забезпечує стабільну роботу і відмінну продуктивність.
  • Універсальність. Під різні завдання можна легко встановлювати і замінювати інструменти.
  • Автоматичне змащування та охолодження. Технічні рідини постійно надходять на ділянку різання.

Рекомендуємо вам сучасні токарно-фрезерні верстати з ЧПУ CN-DX 50-1500 замовити з доставкою по Україні в каталозі компанії ДИС ГРУП. У нас ви можете також замовити послугу монтажу обладнання та пройти курс його експлуатації.

Основні
Країна виробникКитай
СтанНовий
Додатковий сервісСервісне обслуговування, Установка, Навчання
ЧПУТак
Споживана потужність11 кВт
Діаметр обробки над станиною350 мм
Кількість шпинделів1 шт.
Діаметр отвору шпинделя86 мм
Максимальний діаметр диска500 мм
Кількість швидкостей шпинделя3 шт.
Відстань між центрами1500 мм
Хід пінолі150 мм
Максимальна швидкість подачі8 м/хв
Потужність двигуна подачі1.5 кВт
Кількість обертів холостого ходу2000 об/хв
Діаметр обточування над супортом200 мм
Точність позиціонування і обробки X/Z0,006/0,016 мм
Точність репозиції X/Z0,03/0,04 мм
Максимальне переміщення по осях X/Z310/1520 мм
Тип силового супортаГоризонтальний - 6 клітинок
Час виклику інструменту3 секунди
Осередок супорта під різець25х25 мм
Осередок супорта під свердлоD25
Потужність приводного інструмента (функція фрезерування)1,5 кВт
Параметри мережі
Напруга380 В
Частота50 GHz
Загальні параметри
Вага2600 кг
Довжина3852 мм
Ширина1800 мм
Висота1850 мм
Додаткові параметри
Довжина заготівлі1330 мм
Конус задньої бабкиМорзе 5
Користувальницькі характеристики
Потужність основного двигуна7,5 кВт
  • Ціна: від 2 140 120 ₴
  • Спосіб упаковки: Ящик із фанери, дерев'яний піддон.
