Дане обладнання призначене для виконання точної обробки невеликих металевих деталей, таких як клапани, вали, шестерні, фланці тощо лише одним затисканням. Стабільна і високоміцна конструкція станини та кожна вісь використовують роликові лінійні напрямні для досягнення високої жорсткості та високої точності верстата. Виконує високоточну ексцентричну обробку, значно скорочуючи час різання та час без різання при обробці складної форми, що значно підвищує продуктивність.

• Зручніша панель керування з універсальними кнопками.

• Вдосконалена внутрішня конструкція для компенсації надмірного навантаження.

• Структурна конструкція з низьким рівнем вібрації зовнішньої кришки шпинделя, валу подачі та поверхні станини для високої продуктивності при тривалому використанні.

• Усі осі оснащені швидкими та точними роликовими лінійними напрямними високої жорсткості, що забезпечує високу жорсткість і точність обробки одночасно.

• Хід осі X/Z 205/560 мм

• Прискорена швидкість X/Y/Z 30/10/36 м/хв

• Значна зона обробки

• Пруток 51/65 мм

• Максимальна довжина точіння 510 мм

• Максимальний діаметр точіння 300 мм

• Хід осі Y 105（±52,5）мм



Технічні параметри

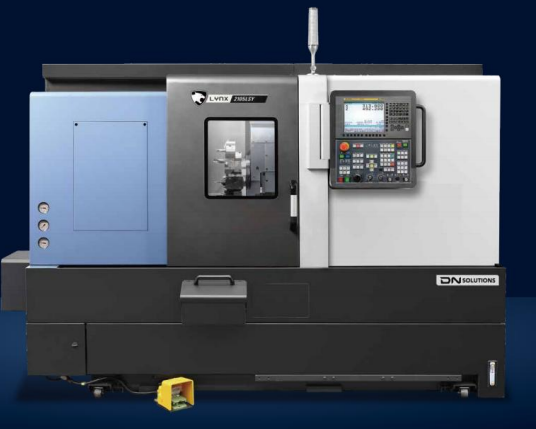

8-дюймовий високоточний горизонтальний токарний центр з віссю Y моделі LYNX-2105LYB
Обробна здатність	Максимальний проліт над станиною	Ø600 мм
	Максимальний діаметр через слайдер	Ø400 мм
	Рекомендований діаметр точіння	Ø 210 мм
	Діаметр обробки прутка	Ø65 мм
	Максимальний діаметр точіння	Ø 300 мм
	Максимальна довжина точіння	510 мм
Шпиндель	Розмір патрона	8 дюймів
	Максимальна швидкість	4500 об/хв
	Максимальний крутний момент	169 N-хв
	Потужність двигуна	15/11 кВт
Валова система	Переміщення по осі X/Y/Z	205/105(±52.5)/560 мм
	Швидкість прискореного ходу осі X/Y/Z	30/10/36 м/хв
Турель	Кількість інструменту	12 шт
	Зовнішній розмір інструменту	20x20 мм
	Час індексації (суміжні позиції)	0.11 сек
	Потужність двигуна роторного інструменту	3.7 кВт
	Максимальна швидкість обертання інструменту	6000 об/хв
Задня бабка	Хід задньої бабки	580 мм
	Тип хвостовика	MT#4
Інші дані	Габаритні розміри ДхШхВ	2880 x 1711 x 1921 мм
	Маса	3900 кг



8-дюймовий високоточний горизонтальний токарний центр LYNX-2105LYB — висока точність та швидкість виконання роботи

Стрімкий розвиток технологій не оминув і металорізальне обладнання, точніше токарні верстати. Навіть невеликі цехи з виробництва металевих виробів не обходяться без токарних верстатів з числовим програмним керуванням (ЧПК). Таке обладнання — це сучасні машини з великою кількістю функцій, котрі просто задаються оператором залежно від розташування обертального елемента, верстати можуть бути вертикальними та горизонтальними. Горизонтальні токарні верстати використовуються для обробки деталей, виконання гвинторізних робіт по кольоровому і чорному металу.

Ключова відмінність токарних горизонтальних верстатів — низький рівень ризику браку, завдяки високоточному комп'ютерному керуванню. Використання токарного верстата з ЧПК значно зменшує витрати матеріалу.

Характеристики та відмінності компютерного керування

Обладнання з числовим комп'ютерним керуванням відрізняється підвищеною ефективністю. Такі станки дозволяють якісно обробляти деталі з алюмінію чи сталі. Оператор використовує пульт керування, щоби встановити потрібні параметри, після цього верстат у автоматичному режимі виконує всі роботи, з високою точністю. Числове програмне керування допомагає виконувати велику кількість операцій за короткий проміжок часу.

Після закінчення робіт всі параметри зберігаються, що дозволяє повторювати цю програму повторно незліченну кількість разів.

На обладнанні з ЧПК всі виробничі цикли значно пришвидшуються, а брак зводиться до мінімуму. Окрім того, числове програмне керування зробило техніку не лише ефективнішою, але й значно спростило її експлуатацію. Для запобігання травмуванню оператора в обладнанні з ЧПК передбачено захисний кожух — це виключає можливість випадкового ураження уламками, стружками від деталей.

Сфери застосування горизонтальних верстатів із ЧПК

Горизонтальні токарні верстати з ЧПК приваблюють високою ефективністю, що дозволяє застосовувати їх у різноманітних галузях. На таких верстатах можливо виготовляти деталі для автомобільної сфери, приладо- і машинобудування.

Горизонтальні верстати дозволяють виконувати такі операції:

• нарізання різьблення, в точності з програмою;
• виконання зовнішнього го точіння;
• обробка виробів із конічною чи циліндричною поверхнями.

Діапазон регулювання частоти обертання шпинделя дозволяє обробляти елементи з різних сплавів металу, чавуну і кольорового металу. Горизонтальні токарні верстати з ЧПК мають унікальну відмінність — вони можуть працювати з деталями будь-якого розміру і ваги. Такі верстати обробляють поверхні виробів зі складними внутрішніми порожнинами прямо— та криволінійними контурами.

Інноваційні технології в токарних горизонтальних верстатах

Одним із яскравих представників токарних верстатів горизонтального типу є 8-дюймовий високоточний горизонтальний токарний центр LYNX-2105LYB

Цей верстат створений для точної обробки невеликих деталей, зокрема клапанів валів, фланців, шестерень та інших. Виконання деталі виконується лише одним затисканням.

Верстат відрізняється стабільною та високоміцною конструкцією станини, роликовими лінійними напрямними на кожні вісі — це забезпечує абсолютно високу жорсткість, високу точність верстата.

Токарний верстат забезпечує виконання високоточної ексцентричної обробки, значно зменшує час різання. Також на такому станку можливо виконання деталей складної форми.

Важливі відмінності станка:

• зручна панель керування з кнопками універсального призначення;
• перероблена внутрішня конструкція, котра компенсує надмірне навантаження;
• конструкція з низьким рівнем вібрації ключових елементів підвищує продуктивність при тривалому використанні.

Компанія ДИС-ГРУП пропонує доставку, встановлення та навчання персоналу роботі на токарному верстаті.
