Токарно-фрезерний обробний центр ST52DTY-500

  • Під замовлення
clockВідправка з 20 вересня 2024

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 5000 грн

+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович

Замовлення тільки за телефоном

повернення товару протягом 30 днів за домовленістю

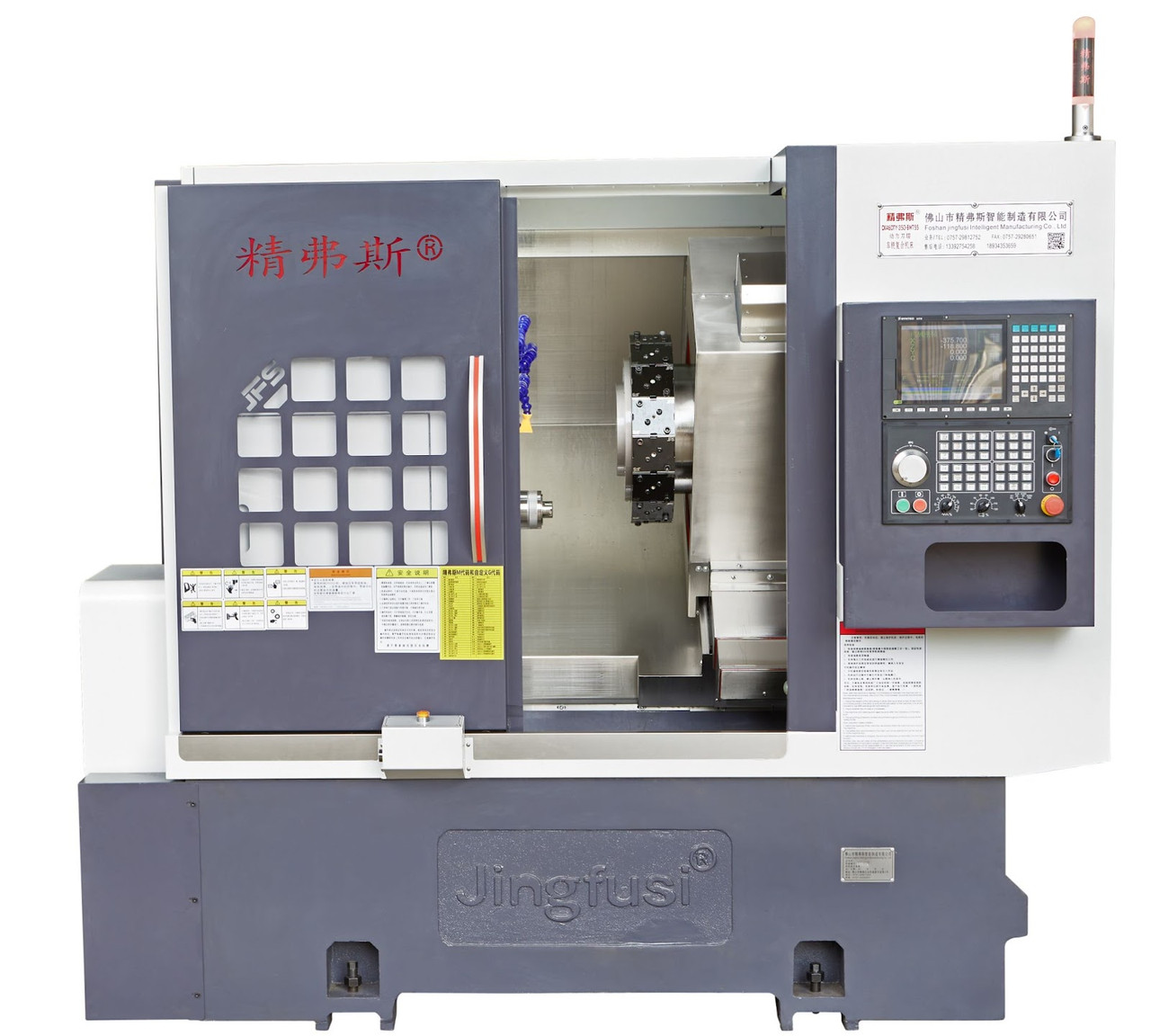

Токарно-фрезерний обробний центр  ST52DTY-500
Токарно-фрезерний обробний центр ST52DTY-500
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Інформація для замовлення

Дане обладнання призначено для серійного виробництва виробів, що вимагають операцій фрезерування та точіння з однієї установки. ST52DTY-500 забезпечений системою числового програмного управління, що дозволить підвищити ефективність роботи та точність виробленої продукції. Підійде для інтенсивного безперервного різання, що вимагає високої точності вироблених деталей. Націлений на широкопрофільну сферу застосування, тому стане доцільним для будь-якого підприємства, що веде діяльність у сфері металообробки.

  • Максимальний проліт над станиною 700 мм

  • Максимальна довжина обробки 500 мм

  • Цільна ливарна основа та похила станина забезпечують стабільну роботу

  • Отвір шпинделя 66 мм

  • Тайванський контролер SYNTEC22TB



Технічні параметри

Токарно-фрезерний обробний центр  ST52DTY-500

Обробна потужність

Максимальний проліт над станиною

Ø700 мм

Максимальний діаметр точіння над турелью

Ø220-450 мм

Макс. довжина точіння

500 мм

Макс. діаметр точіння

Ø500 мм

Максимальний діаметр прутка

Ø55

Шпиндель

Модель

A2-6

Діаметр отвору шпинделя

Ø66 мм

Специфікація патрона

8 дюймів

Частота обертання шпинделя

макс. 4200 об/хв

Налаштування швидкості шпинделя

1-3500 об/хв

Тип

Безступінчатий

Подача по осі X/Z/Y

Максимальний хід осі Х

230 мм

Максимальний хід осі Z

550 мм

Ефективний хід осі Z

500 мм

Прискорення по осі X/Z

24 м/хв

Кульково-гвинтова вісь  X

40 мм

Кульково-гвинтова вісь Z

40 мм

Лінійна напрямна осі Х

35 мм

Лінійна напрямна осі Z

45 мм

Револьверна головка на 12 позицій

Висота центру

100 мм

Максимальний діаметр турелі

385 мм

Кількість позицій

12

Діаметр сусідніх інструментів

Ø180 мм

Розмір статичних інструментів

25x25 мм

Свердлильні інструменти

Ø25

Потужності

Мотор шпинделя

11 кВт

Потужність двигуна осі X/Z

3,1 кВт

Крутний момент двигуна осі X/Z/Y

15 Н.М

Швидкість двигуна шпинделя Номінальна/Макс.

2000 / 6000 об/хв

Роздільна здатність шпинделя

1024/32768

Двигун помпи охолодження

0,3 кВт

Двигун гідравлічної помпи охолодження

3 кВт

Задня бабка

Переміщення задньої бабки

520 мм

Максимальний хід гідроблока задньої бабки

100 мм

Ефективний хід гідроблока задньої бабки

80 мм

Тип приводу задньої бабки

Програмний контроль

Конус хвостовика

Morse #5

Відстань до патрона

690 мм

Інші дані

Осі ЧПУ

6 осей

Кут нахилу робочої зони

30 град.

Габаритні розміри ДхШхВ

2720 x1900 x 2120 мм

Маса

4850 кг

Загальна потужність

20 кВт

Що таке токарно-фрезерний верстат з ЧПК?

Підвищення рівня продуктивності в промисловості легко досягти за рахунок використання токарно-фрезерних станків з числовим програмним керуванням. Під цією назвою приховано велику групу токарних верстатів, розроблених для обробки твердих матеріалів, найчастіше металів.

Загалом ці верстати початково були розроблені саме для обробки металів, проте поступово сфера використання розширилась — на таких верстатах можна обробляти пластмаси та інші матеріали.

Токарно-фрезерний обробний центр  ST52DTY-500

Важливі відмінності токарно-фрезерних верстатів

Токарні верстати з комп’ютерним числовим керуванням дуже швидко замінили старі виробничі токарні верстати, переважно завдяки простоті використання. Також серед переваг варто виділити повторюваність та точність.

Всі переваги верстатів зумовлені наявністю числового програмного керування. Ця відмінність дозволяє виконувати всі операції з механічної обробки (токарні операції, свердління), як на звичайному токарному верстаті. На токарних верстатах з ЧПК можна використовувати сучасний твердосплавний інструмент.

Всі шляхи інструменту програмуються за допомогою CAD/CAM-процесу, також програмування може вноситися вручну програмістом. Готовий файл завантажується в центр, після випробування машина створює деталі в автоматичному процесі. Оператор лише контролює виконання процесу, ніяким чином не втручаючись.

Токарні верстати з ЧПК керуються через інтерфейс схожий на комп’ютерне меню. Програму можна змінювати разом із моделюванням процесу. Оператор токарного центру має володіти високим рівнем навичок, щоби виконувати всі процеси.

Верстати по металу мають однакові спільні риси, хоча в різних виробників обладнання відрізняється певними відмінностями. Револьверна головка фіксує тримачі інструменту, шпиндель утримує заготовку. Також передбачені ковзанки, які забезпечують ковзання револьверної голівки в різних осях.

Яскраві представники токарно-фрезерних центрів із ЧПК

В різних сферах промисловості має попит токарно-фрезерний обробний центр ST52DTY-500. Це обладнання розраховано на серійне виробництво виробів, котрі вимагають операцій фрезерування та точіння.

Центр ST52DTY-500 працює з системою числового програмного управління, котра значно підвищує ефективність роботи та точність виробленої продукції. Центр буде оптимальним вибором для тривалого різання, для котрого потрібна висока точність деталей. Центр орієнтований на різноманітні сфери застосування, тому будуть доцільним для підприємств, що працюють у сфері металообробки.

В центрі передбачено цільну ливарну основу, похилу станину — ці елементи зумовлюють стабільну роботу

Також для точності роботи встановлено тайванський контролер SYNTEC22TB. Верстат приваблює гарними показниками жорсткості, точності та налаштування інструменту. Центр дозволяє легко вводити ручну та активну компенсацію.

Тому на центрі можна обробляти деталі з високими вимогами до точності. Рухи інструменту завершуються за допомогою високоточного інтерполяційного руху та сервоприводу.

Високі жорсткість та точність виготовлення дозволяють створювати деталі прямолінійні, округлі, циліндричні.

Токарно-фрезерний верстат ST52DTY-500

Окрім того, токарний верстат передбачає постійну функцію різання швидкості по лінії, тому можливо використовувати станок для різання конусних поверхонь. На станку можна створювати деталі з невеликим показниками шорсткості.

Придбати токарно-фрезерний центр ST52DTY-500, котрий підвищить ефективність вашого виробництва, ви легко зможете в компанії ДІС-ГРУП. Також ви завжди можете замовити послуги встановлення та навчання операторів керуванню токарно-фрезерним центром. Важливо пам'ятати, що точність виготовлених деталей залежить від кваліфікації оператора, тож найкраще буде навчити працівників власної фірми. Компанія ДІС-ГРУП також пропонує послуги сервісного обслуговування токарно-фрезерних центрів.
