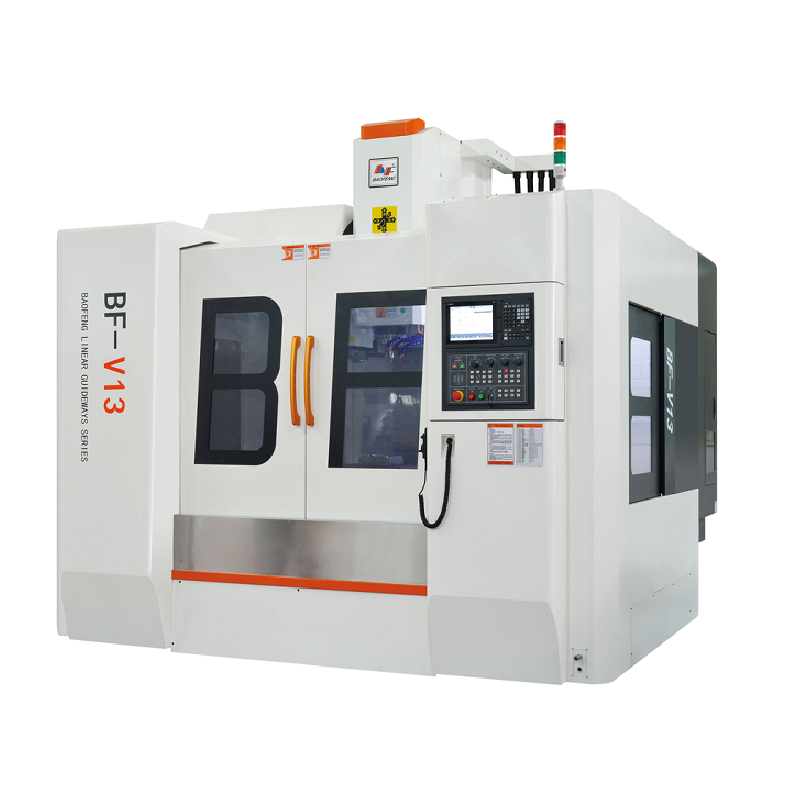

Вертикальний обробний центр BF-V13

  • Під замовлення
clockВідправка з 13 вересня 2024

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 5000 грн

+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович

Замовлення тільки за телефоном

повернення товару протягом 30 днів за домовленістю
Вертикальний обробний центр BF-V13
Вертикальний обробний центр BF-V13
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Центри серії BF-V належать до типу вертикально-фрезерного металообробного обладнання, виконують широкий спектр операцій серед яких розточування, свердління, нарізання різьблення та фрезерування, що здійснюються з однієї установки. Обладнання поєднує такі характеристики, як висока швидкість і висока точність обробки.

Запропонований обробний центр оптимально підходить як для пресформ, так і обробки складних деталей з криволінійною поверхнею. Обладнання BF-V широко використовується в машинобудуванні, авіаційній промисловості, виробництві електроінструменту, приладобудуванні, а також в інших сферах, що потребують прецизійності та продуктивності.

Технічні характеристики

Характеристика

Особливості

Показники

Переміщення

Переміщення по осі Х

1300 мм

Переміщення по осі Y

750 мм

Переміщення по осі Z

700 мм

Відстані

Відстань від центра шпинделя до колони

770 мм

Відстань від хвостовика шпинделя до столу

130-830 мм

Робоча зона

Розмір робочого столу

1450x700 мм

Розмір Т-подібного шліца

5-18x152

Максимальне навантаження на робочий стіл

1000 кг

Шпиндель

Тип шпинделя

BBT40

Двигун шпинделя

15/95.5 кВт/нм

Максимальна швидкість обертання

12000 об/хв

Осі

Прискорена подача -X/Y/Z (Fanuc)

36/30 м/хв

Прискорена подача -X/Y/Z (Mitsubishi)

36/30 м/хв

Прискорення осі

1 g

Двигун подачі осі X/Y/Z (Fanuc)

3.0/3.0/3.0

Двигун подачі осі X/Y/Z (Mitsubishi)

3.0/3.0/3.0

Гвинт осі X (діаметр/крок)

4512/4510 мм

Гвинт осі Y (діаметр/крок)

4512/4510 мм

Гвинт осі Z (діаметр/крок)

4512/4510 мм

Ширина лінійної направляючої (X/Y/Z)

45/45/45 мм

Інструменти

Максимальна довжина інструменту

300 мм

Максимальна вага інструменту

7 кг

Місткість інструментального магазину

24/30

Максимальний інструмент (повний)

80 мм

Максимальний діаметр інструменту (без суміжних елементів)

150 мм

Час зміни інструменту

1,75 сек

Точність

Точність позиціювання

±0.003/300 мм

Повторне позиціювання

±0.002/300 мм

Додаткові параметри

Вимоги до потужності

25 кВА

Мін./макс. тиск повітря

5-7 кг/см2

Місткість бака охолодження

510 л

Вимоги до встановлення

4220x3300 мм

Висота

3390 мм

Маса

8000 кг



Базова комплектація



1.

Контролер FANUC 0î-MF (10.4) або Mîtsubislù M80 (10.4)

2.

Повністю закріплена металева кришка

3.

Інструментальний магазин на 24 слоти

4.

Масляний охолоджувач шпинделя

5.

Кільцевий спрей

6.

Робоче LED освітлення

7.

Світлодіодне освітлення головки машини

8.

Теплообмінник

9.

Система промивання

10.

Автоматична центральна система змащення

11.

Тривожне світло

12.

Автоматичне відключення

13.

Безпечний замок дверей

14.

Пневматичний пістолет

15.

Водяний пістолет високого тиску

16.

Вирівнювальні накладки



Опціональна комплектація



1.

Контролер FANUC 0î-MF (15) або Mîtsubislù M80 (15)

2.

Інструментальний магазин на 30 слотів

3.

Кондиціонер для електрошафи

4.

Автоматичні дверцята

5.

Колектор масляного туману

6.

Подвійний гвинтовий транспортер стружки (передній висувний ящик)

7.

Подвійний гвинт і ланцюговий транспортер стружки (лівостороння конфігурація)

8.

Бічний тримач фрезерний ВТ40

9.

Налагоджувач для довжини інструменту

10.

Налагоджувач інструменту (радіус та довжина)

11.

Лазерна установка інструменту

12.

Автоматичний замірювач інструменту

13.

Поворотний стіл 4-ої осі (до 320)

14.

Поворотний стіл 5-ої осі (до 320)

Головні відмінності та переваги вертикально-фрезерних станків

Фрезерне обладнання вважається одним з найпопулярніших під час обробки металу, виготовлення профілів, просвердлювання різноманітних отворів, нарізки різьблення. Найчастіше фрезерні станки використовуються для оброблення металу, проте на такому обладнанні може створюватися деталі з дерева, полімерних матеріалів. Станки можуть бути горизонтальними чи вертикальними, відрізняються вони, відповідно розташуванням шпинделя, площиною, в якій буде рухатися фреза. Розташування робочого інструменту визначає область застосування обладнання. Найпопулярнішими вважаються вертикальні фрезерні станки, котрі відрізняються багатофункціональністю, котра значно розширює можливості виробництва. ТОВ «ДІС-ГРУП» пропонує вертикально-фрезерні станки та центри купити в Україні. Всі верстати, котрі пропонуються увазі покупців, відрізняються високою якістю всіх компонентів та витривалістю.

Вертикальний обробний центр BF-V13

Чому варто обрати саме вертикальний фрезер?

У вертикального фрезерного станка є декілька переваг:

  • високий рівень продуктивності;
  • зручна конструкція;
  • універсальність використання.

Вертикальний фрезерний станок використовують в автомобільній промисловості, для виробництва елементів меблів, в будівельній промисловості. Вертикальний фрезер буде однаково актуальним у невеликих приватних цехах та в професійному виробництві.

Фреза у вертикальному станку закріплюється на шпинделі, може виконувати лише обертові рухи. Деталь при цьому розташовується на столі, котрий виконує рух у трьох площинах, при цьому виконується обробка в різних напрямках.

Розрізняють декілька видів вертикальних фрезерних станків:

  • Консольні — в такому обладнанні передбачено робочу поверхню, котра жорстко фіксується на корпусі. Консоль пересувається по вертикальних санках та напрямних.
  • Без консолі — такі станки використовуються для виготовлення великих деталей. Робочий процес виконується на великій швидкості, при цьому шпиндель рухається вертикально. В таких станках встановлено автоматичну систему спрямування.

На безконсольному станку можливо фрезерувати деталі під кутом, заготовки великих розмірів. Також у них є можливість вертикального руху шпиндельної головки.

Щоби досягти високої якості та точності технологічного процесу, деталі виготовляються з твердосплавних матеріалів. Обов'язково встановлюється потужний електропривід, котрий дозволяє виконувати складні завдання.

Важливі критерії вибору вертикального фрезера

Найперше, що потрібно врахувати — конструкція та розміри. Фрезери розрізняють підлогові та настільні. Обирати цей критерій слід в залежності від особливостей робочого місця.

Потужність двигуна — чим вища потужність, тим складніші операції може виконувати пристрій.

Тип керування — моделі з числовим програмним управлінням мають вищу ціну, проте відрізняються розширеною функціональністю.

Станки з ЧПК можуть працювати в швидкісному режимі, виконувати багато операції за короткий термін. Для виконання операцій в верстат вводиться програма, далі верстат виконує всі операції в автоматичному режимі.

Обробний центр BF-V13

Популярні моделі вертикальних фрезерів

В компанії MetalWorks ви маєте можливість обрати якісне та потужне фрезерне обладнання. Зокрема модель Baofeng серії BF-V, котра може виконувати операції широкого спектра. Зокрема такий фрезер може виконувати:

  • розточування,
  • свердління,
  • нарізання різьблення;
  • фрезерування.

В обладнанні поєднуються такі важливі характеристики як висока швидкість та точність обробки.

Фрезери серії BF-V ідеально підходять для виготовлення пресформ, а також виготовлення деталей складної форми. Фрезери широко використовуються в машинобудуванні, виготовленні деталей для літаків, виробництві електроінструменту. Висока точність обробки дозволяє використовувати фрезер у сферах, де необхідний високий рівень прецизійності.

Основні
ВиробникBaofeng
Країна виробникВ'єтнам
Додатковий сервісУстановка, Сервісне обслуговування, Навчання
СтанНовий
Тип верстатаФрезерний верстат по металу
ЧПУТак
Кількість обертів холостого ходу12000 об/хв
Споживана потужність25 кВт
Оброблюваний матеріалМетал
