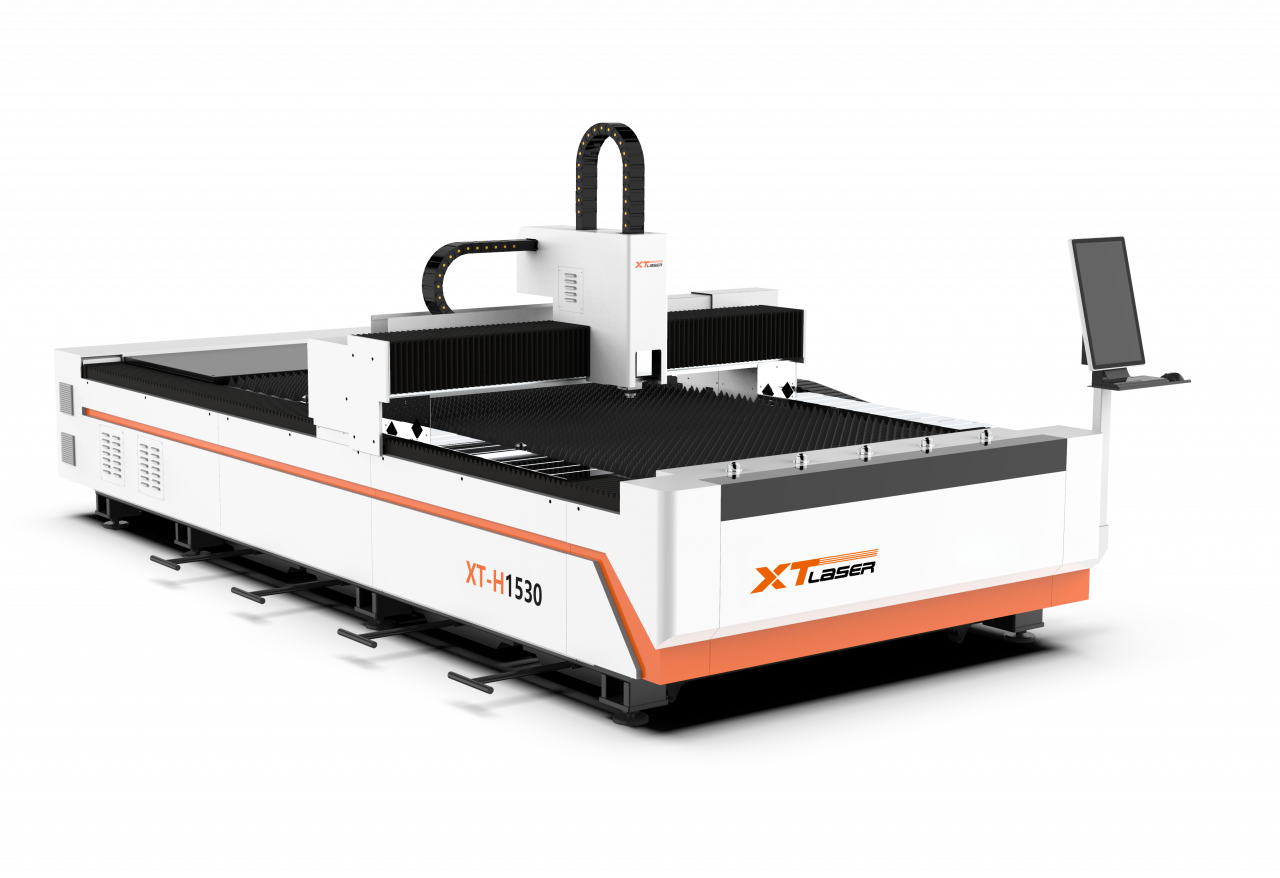

Верстат лазерного різання металу GT Lazer  XTC-F1530H-1500W
Верстат лазерного різання металу GT Lazer XTC-F1530H-1500W
від 2 615 700 ₴
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Представлений оптоволоконний верстат є повноцінним інтегрованим обладнанням для лазерного різання металу. Цей комплектний пристрій включає волоконну лазерну систему, холодильну камеру, волоконну різальну головку, відрізний верстат, систему управління, систему водного і газового забезпечення, витяжну систему та інші компоненти.

Волоконний лазер призначений спеціально для різання середніх і тонких матеріалів, таких як нержавіюча сталь, низьковуглецева/вуглецева сталь, мідь, легована сталь, пружинна сталь, оцинкована плита тощо. Застосовується для різки металів в таких сферах: авіація, аерокосмічна промисловість, виготовлення електроніки, побутової техніки, автомобільній промисловості, для виготовлення прецизійних деталей, у кораблебудуванні, для виготовлення сувенірної продукції тощо.

Матеріал

Товщина (мм)

Допоміжний газ

Еталонна швидкість різання

Чорна сталь

12

O2

15-26 м/хв (1 мм)

Нержавіюча сталь

6

N2

20-27 м/хв (1 мм)

Алюміній

3

N2

10-20 м/хв (1 мм)

Латунь

3

N2

8-13 м/хв (1 мм)



Основні технічні дані



1

Тип верстата

відкритий

2

Джерело лазера

Raycus, Китай

3

Різальна головка

Raytools BM110, Швейцарія

4

Станина

зварена

5

Портал

Третього покоління з високоякісного авіаційного алюмінію

6

Напрямна

PEK

7

Зубчата рейка

T-WIN Тайвань, Китай

8

Ось X, Y Серводвигун

VEICHI (X-1000w, Y-1000w, Z-400w)

9

Редуктор

TAIFU

10

Професійна система контролю

Cypcut FSCUT 2000, Китай

11

Двотемпературна система охолодження

HANLI/TEYU, Китай



Конфігурація

Джерело лазера RAYCUS 1500W

  1. Термін служби 100000 годин;

  2. Стабільно та економічно;

  3. Висока швидкість оптико-електричного перетворення, високий ККД та енергоощадження.

  4. Високоякісне обслуговування.

Серводвигун VEICHI

  1. Висока швидкість, висока точність, висока надійність; висока потужність;

  2. Механізм подвійного приводу порталу має високий коефіцієнт демпфування, хорошу жорсткість і витримує високу швидкість та високе прискорення.

Напрямна PEK

  1. Кожна напрямна проходить суворі фотоелектричні автоколімаційні випробування, точність яких не перевищує 0,03 мм.

Різальна головка Raytools BM110

  1. Регулювання фокусної відстані може бути з точністю до 0,01 мм;

  2. Вбудоване високоефективне водяне охолодження;

  3. Ступінь захисту від пилу IP65;

Редуктор TAIFU

  1. Вирівнювання вхідного і вихідного потоку потужності;

  2. Велике передатне число;

  3. Низька пульсація та рівномірне обертання.

Зубчаста рейка T-WIN

  1. Стійка має високу точність, стандартна точність шліфування може досягати DIN6, а прямолінійність знаходиться в межах 0,03;

  2. Виріб виготовлений зі сталі №45, стелаж має високу твердість та корозійну стійкість;

  3. Гвинтова рейка має великий крутний момент і вихідну потужність.

Шарико-гвинтова передача

  1. Висока точність та тривалий термін служби;

  2. Висока ефективність, підходить для роботи із чутливою швидкістю;

  3. Висока ефективність трансмісії, невеликий пусковий момент та точне мікропереміщення.

Двотемпературна система охолодження

  1. Відображення поточної температури води в реальному часі;

  2. Унікальна конструкція з двома водяними шляхами, один — для охолодження джерела лазера, другий —  для охолодження різальної головки.

  3. Аварійний сигнал.

Електромагнітний клапан SMC

  1. Комутація дуже чутлива.

  2. Не потребує додавання олії для змащення.

  3. Економія місця для встановлення.

  4. Обладнаний ручним пристроєм, який сприяє встановленню та налагодженню.

Магнітний переносний блок

  1. Пульт дистанційного керування в руці, зручне керування рухом різальної головки.

  2. Магнітний дизайн, може адсорбуватися на будь-якій поверхні машини.

Портал третього покоління з високоякісного авіаційного алюмінію

  1. Виготовлений відповідно до аерокосмічних стандартів, сформований методом екструзії під тиском 4300 тонн.

  2. Висока ударна в'язкість, легка вага, корозійна стійкість, антиокислення, низька щільність, що значно збільшують швидкість обробки.

Вентилятор з фільтром + комплект фільтрів

  1. Добре збалансовані лопаті, що мають плавний хід.

  2. Виготовлений з литого під тиском алюмінієвого сплаву.

Система упорскування мастила

  1. Автоматичне впорскування

  2. Шестерні рейки й направляючи потребують періодичного змащення.

Окрема шафа керування + кондиціонер в комплекті

Стабілізатор в комплекті

Операційна система CypCut 2000

  1. Універсальне рішення для планування, моніторингу та контролю виробничого процесу;

  2. Підтримка базової функції автоматичного розкрою;

  3. Підходить для різання металів різної товщини.

Станина

  1. Паралельність менш як 0,03 мм;

  2. Максимальне завантаження 900 кг.

Система автоматичного регулювання висоти

  1. Безконтактна функція відстеження висоти.

  2. Точне та автоматичне регулювання фокусної відстані відповідно до висоти метал евої пластини.

Опціонально: Функція автоматичного запобігання перешкодам

  1. Запобігання зіткненням через деформацію металевої пластини, інші сторонні предмети.

  2. Включає функцію запобігання пошкодженню різальної головки

Електрокомпоненти Schneider, Франція

Технічні параметри



Робоча зона

1500 мм*3000 мм

Хід по осі Х

1530 мм

Хід по осі У

3050 мм

Хід по осі Z

100 мм

Максимальна швидкість позиціювання (X, Y)

≤140 м/хв

Максимальне прискорення

1,5 G

Точність позиціювання  (X, Y)

±0.03 мм

Точність повторного позиціювання  (X, Y)

±0.02 мм

Загальний розподіл потужності

18 кВА / 28А

Швидкість холостого ходу

≤140 м/хв

Швидкість різання

≤50 м/хв (залежить від матеріалів)

Робоча напруга

Трифазна AC 380 В/50 Герц

Машинний шум

﹤75 дБ

Максимальне навантаження

1000 кг

Габаритні розміри

4920*2280*2000 мм

Маса

2,62 т
