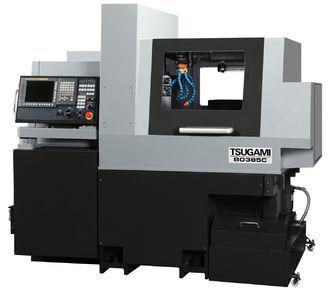

Прецизійний 6-осьовий токарний верстат з ЧПУ швейцарського типу B0386C
Прецизійний 6-осьовий токарний верстат з ЧПУ швейцарського типу B0386C
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Токарний прецизійний верстат B0386C призначений для обробки металевих конструкцій із гранично високою точністю. Даний 6-осьовий автомат швейцарського типу (поздовжнього точіння) відрізняється компактністю і має широкий діапазон обробки завдяки максимальному діаметру затиску Ø38 мм.Система автоматичного програмування, що входить до стандартної комплектації, мінімізує час зміни інструменту та генерує оптимізовану траєкторію руху інструменту.

Токарний прецизійний верстат B0386C може використовуватися для різних операцій, включаючи токарну обробку зовнішнього діаметра, свердління, розточування, обробку канавок, відрізку, кругову інтерполяцію (рух інструменту по дузі) та інші операції обробки завдяки ЧПК контролеру FANUC.

  • Максимальний діаметр затиску Ø38 мм.
  • Максимальна довжина обробки 60 мм.
  • Максимальний діаметр отвору шпинделя Ø18 мм.
  • Обробка по 6 осях, обладнання належить до категорії автоматів поздовжнього точіння швейцарського типу.
  • Швидкість шпинделя 200-4500 об/хв.
  • Спеціальний верстат без напрямної втулки (безвтулкова конфігурація).
  • Скорочення кількості відходів, економія витрат за матеріали.
  • Задній тримач інструменту дозволяє здійснювати синхронну обробку торцевої сторони та сторони шпинделя.
  • Різні комбінації приводних головок та тримачів лицьових та торцевих інструментів дозволяють вільно компонувати процес обробки відповідно до конкретної заготовки.

Технічні характеристики

Прецизійний 6-осьовий токарний верстат з ЧПУ швейцарського типу B0386C
Діапазон обробки Максимальний діаметр затиску Ø38 мм
Максимальна довжина обробки 60 мм
Максимальний діаметр отвору шпинделя Ø18 мм
Тип хвостовика шпинделя М14
Максимальний діаметр затиску заднього валу Ø38 мм
Максимальний отвір заднього валу Ø13 мм
ТИП різьбового торцевого отвору вал М12
Максимальний діаметр отвору силової головки Ø8 мм
Максимальний діаметр інструменту для нарізки різьблення Ø45 мм (T04)
Шпиндель  Швидкість обертання шпинделя 200-4500 об/хв
Швидкість заднього валу 200-7000 об/хв
Швидкість обертання силової головки 200-6000 об/хв
Загальна кількість інструментів (стандартно/опціонально) 32/39
Розмір інструмента 16 мм
Потужність  Потужність основного шпинделя 3,7/5,5 кВт
Потужність заднього шпинделя 3,7/5,5 кВт
Передня силова головка інструментальної панелі 1,0 кВт
Задній привід інструментальної панелі 1,0 кВт (опція)
Приводи осей Х1, Y2 0,5 кВт
Приводи осей Y1, Z1, X2, Z2 0,75 кВт
Гідравлічний двигун 1,5 кВт
Масляна помпа 0,4 кВт
Мастильна помпа 3 кВт
Основні показники Місткість батареї 3 Вт
Повітряний тиск 10 кВА
Витрата стисненого повітря 100 нл/хв
Місткість бака СОЖ 180 л
Д х Ш х В 2720 ​​х 1280 х 1930 мм
Маса 3900 кг



Характеристики ЧПУ, базові

Осі  6 осей
Функція швидкого переміщення 32 м/хв (X1/Y1/Y2: 24 м/хв)
Налаштування подачі 0-150%
Функція затримки G04 0-99999,99
Кількість коректорів інструменту Шпиндель 64
Задній вал 64
Рідкокристалічний дисплей так, багато документний інтерфейс
Обсяг пам'яті 2 Мбайт
Кількість програм, що зберігаються 1000 шт.
Функція шпинделя S5 біт
Функція інструмента Т4 біт





Основні
ВиробникFanuc
СтанНовий
Додатковий сервісУстановка, Сервісне обслуговування, Навчання
ЧПУТак
Кількість шпинделів2 шт.
Діаметр отвору шпинделя18 мм
Загальні параметри
Вага3900 кг
Довжина2720 мм
Ширина1280 мм
Висота1930 мм
