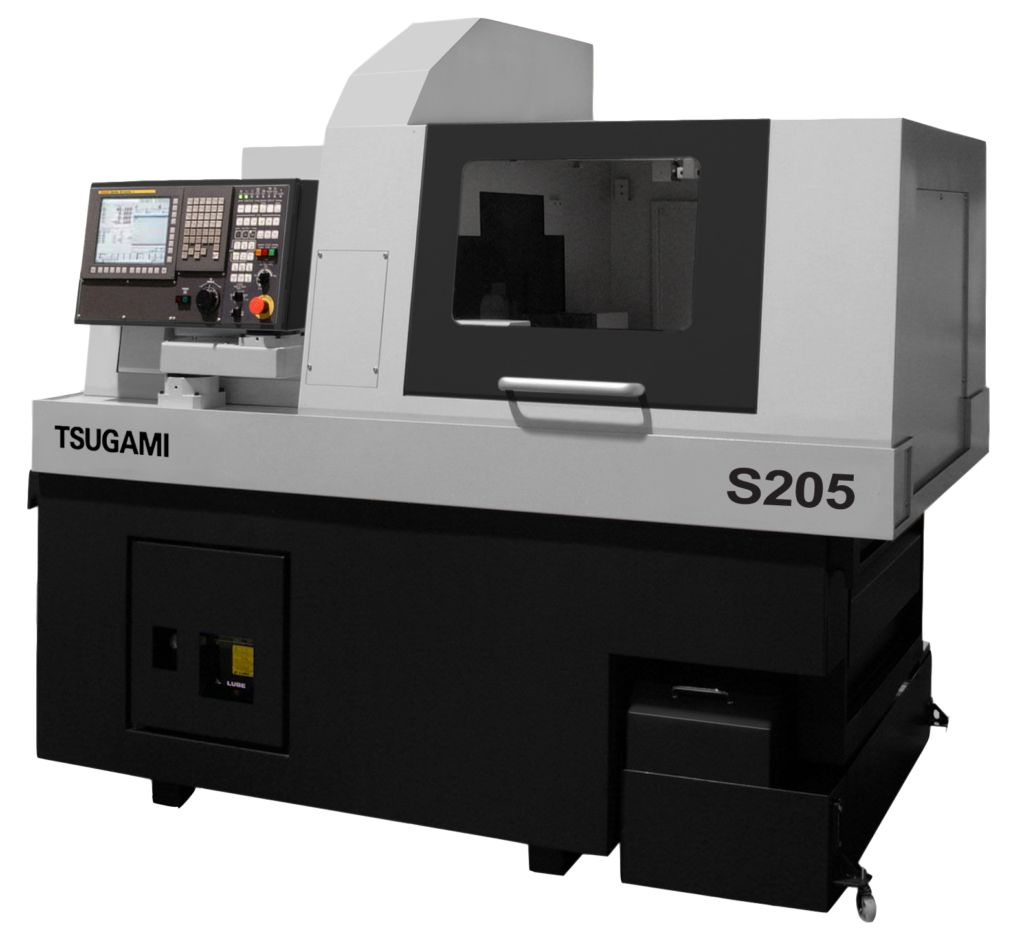

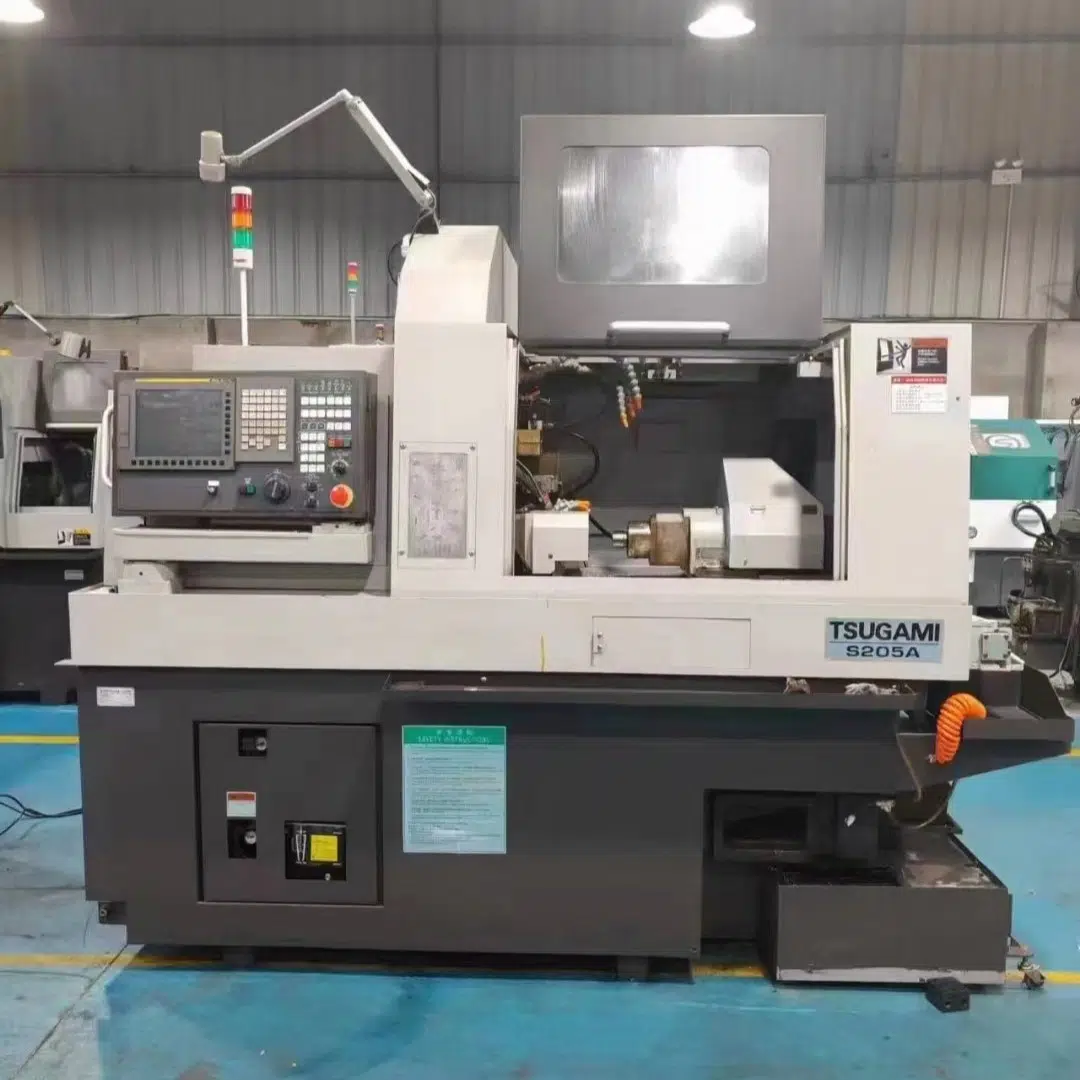

Токарний верстат (автомат) із ЧПК  швейцарського типу S205A B-setting
Токарний верстат (автомат) із ЧПК швейцарського типу S205A B-setting
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Автомат поздовжнього точення S205A (B setting) призначений для високоефективної обробки заготовок за допомогою 2-х шпинделів. Запропоноване багатофункціональне та ефективне обладнання оптимально адаптоване для роботи із різними металами та сплавами, в тому числі з нержавіючою сталлю, а також заготовинами великого діаметра та операцій важкого фрезерування.

Автомат поздовжнього точіння швейцарського типу S205A (B setting) орієнтований на серійне виробництво виробів, що вимагають операцій фрезерування, точіння, нарізування різьби та свердління з однієї установки з високою ефективністю.

  • Можливості обробки з високою точністю, високою швидкістю та високою жорсткістю.
  • Двонапрямна ​​3-осьова силова головка.
  • Високоміцний вбудований тримач інструменту.
  • Вставний задній приводний пристрій.
  • Можливість вільної комбінації до 20 силових головок.

Технічні параметри



Потужність та діапазон обробки

Діаметр прутка

Ø3-Ø25 мм

Максимальна довжина обробки

135 мм (базова конфігурація)



З обертовою напрямною втулкою 80 мм (опція)



Без напрямної втулки 45 мм (базова конфігурація)

70 мм (опція)

Електрична напрямна втулка 190 мм (опція)



Стаціонарна напрямна втулка 250 мм (опція)

Діаметр наскрізного отвору шпинделя

Ø32.5 мм

Максимальний діаметр свердління (основний шпиндель)

Ø12 мм

Макс. діаметр свердління (допоміжний шпиндель)

Ø8 мм

Максимальний діаметр нарізування різьби (допоміжний шпиндель)

М8

Максимальний діаметр свердління (силова головка)

Ø8 мм Приводний інструмент

Ø6 мм Задня стійка інструменту

Максимальний діаметр нарізування різьби (силова головка)

M6/M5 Приводний інструмент

Максимальний діаметр шлицевої фрези силової головки

Ø30 мм

Швидкості обертання

Швидкість головного шпинделя

200-10000 об/хв

Швидкість допоміжного шпинделя

200-10000 об/хв

Швидкість напрямної втулки (опціонально)

200-8000 об/хв

Обертова втулка

200-10000 об/хв

Пристрій електричної втулки

Швидкість обертання силової головки

200-8000 об/хв (горизонтальне)

200-8000 об/хв (задній привід)

Інструмент

Загальна місткість стійки для інструменту

40 позицій

Розмір інструменту

Стандартний 12х12х100 мм(6 позицій інструменту)



Можливість встановлення різального  інструменту

16x16x100 мм

Швидкість прискореного ходу

32 м/хв (X1: 24 м/хв)

Двигун

Головний шпиндель

3,7/5,5 кВт

Допоміжний шпиндель

2.2/3.7 кВт

Перехресний інструмент

1.4 кВт



0,75 кВт(Задній тримач інструменту)B варіант

Силова головка

1,0 кВт(4-осьова поперечна силова головка)

Джерело живлення, інше

Маса

2500 кг

Вимоги до джерела живлення

15 кВА

Вимоги до стисненого повітря

Понад 0,4 МПа

Швидкість викиду повітря

40 НЛ/хв

Розміри верстата (Д*Ш*В)

2110*1200 *1835 мм



Технічні характеристики пристрою ЧПУ

Характеристика

Показники

Кількість осей обробки

5 осей

Осі

X1,Z1,Y1,X2,Z2,C1,C2

Мінімальна установка одиниці

0,001 мм (осі X1 і X2 є командами діаметра)

Максимальне значення команди

±8

Функція інтерполяції

Лінія/ дуга

Функція затримки

G04,0-99999.999

Кількість корекції інструменту

Всього 200 шт

Монітор і дисплей

10.4” кольоровий LCD, багатодокументний інтерфейс

Ємність пам'яті програми

2 Мбайт

Кількість збережених програм

1000 шт

Функція шпинделя

S5

Функція інструменту

T4



Комплектність та можливі опції верстата



Базова комплектація

Верстат

1 од.

Торцева силова головка

2 компл.

Торцевий адаптер

2 компл.

Інтегрований інструмент

2 компл.

Контроллер ЧПУ

fanuc 0i-TF Plus, включаючи 1 рік офіційної підтримки

Освітлення робочої зони верстата

так

Світлова сигнальна система

так

Інтерфейс пристрою подачі прутка

так

Тримач інструменту для свердління на 5 секцій

так

Втулка свердлильного інструменту

так

Адаптер головного шпинделя

так

Пристрій осі С (головний шпиндель)

так

Пристрій осі С (допоміжний шпиндель)

так

Налаштування обприскування з лицьового боку

так

Уловлювач деталей (пристрій для збору деталей)

так

Конвеєр

так

Опції верстата

4-осьове горизонтальне налаштування силових інструментів

135-мм поворотна напрямна втулка

Пристрій для налаштування торцевого живлення

Пристрій налаштування задньої потужності

Торцевий свердлильний пристрій

Торцевий адаптер

Перехідник типу 26

Блок приводного інструмента

Функції жорсткого нарізування за допомогою силової головки (лицевий, торцевий бік, перехрещення)

Трансформатор

Подавач прутка (барфідер)

Насос високого тиску

Основні
ВиробникFanuc
СтанНовий
Додатковий сервісУстановка, Сервісне обслуговування, Навчання
ЧПУТак
Кількість шпинделів2 шт.
Діаметр отвору шпинделя32 мм
Подача заготовкиАвтоматична
Загальні параметри
Вага2500 кг
Довжина2110 мм
Ширина1200 мм
Висота1835 мм
