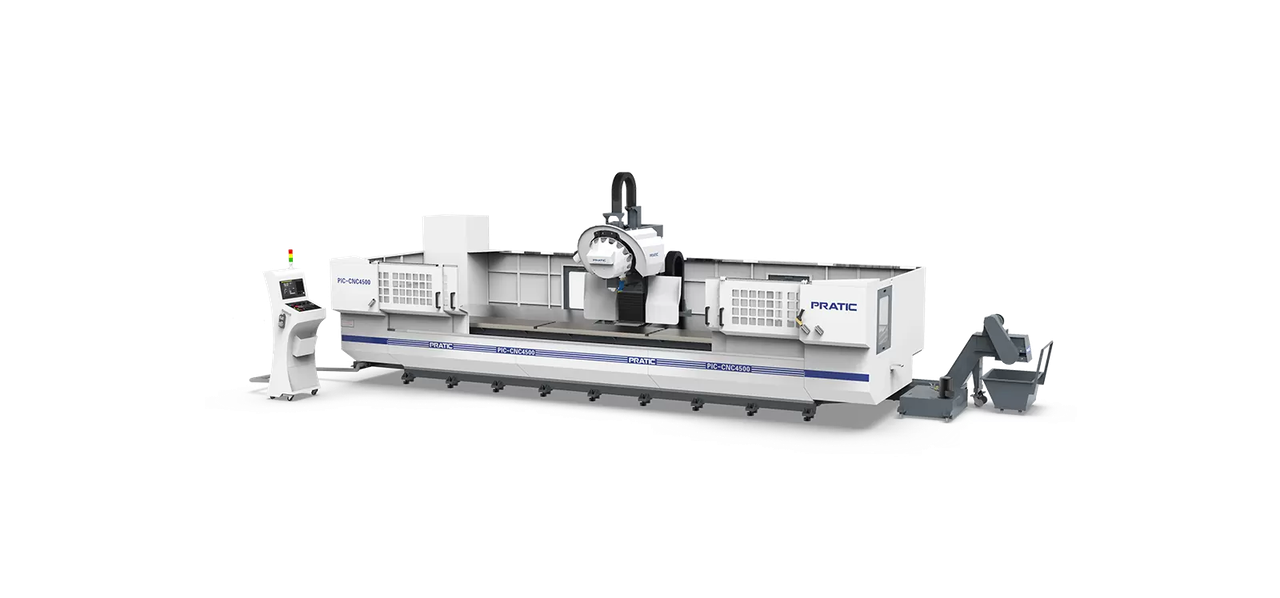

Обробний центр серії PIC
- Під замовлення
Відправка з 13 грудня 2024Ціну уточнюйте
Мінімальна сума замовлення на сайті — 5000 грн
- +380 (96) 917-10-17Відділ постачання Ігор Степанович
- +380 (66) 357-75-07Бухгалтерія Оксана Сергіївна
- +86 (139) 2818-77-79Інспекція у Китаї
- +380 (66) 436-19-12Керівник Олексій Сергійович
Замовлення тільки за телефоном
Цей компактний високошвидкісний обробний центр призначений для обробки рам різної довжини. Підходить для обробки алюмінію, мідних рам та неметалічних матеріалів. З точки зору структури та конфігурації ця модель використовує концепцію високошвидкої та високоточної конструкції для обробки заготовок рамного типу або інших легких заготовок з метою досягнення оптимальної ефективності роботи.
Модель має легку рухому колону, яка покращує швидкість динамічного відгуку та забезпечує суттєву економію коштів за умови забезпечення високої ефективності. Інструментальний магазин важільного типу заощаджує час роботи «всуху», у поєднанні з функцією підготовки інструменту значно підвищує швидкість зміни інструменту, що забезпечує високу продуктивність.
-
Обробний центр забезпечує фрезерування, свердління і нарізання різьблення.
-
Комплектується системами контролю FANUC або SIEMENS.
-
Оснащений транспортером стружки.
-
Легка конструкція з рухомою колоною забезпечує високу ефективність та високу економічність.
Технічні параметри
|
3-осьовий профільний обробний центр з ЧПУ PIC-CNC4500 |
|||
|
Переміщення |
Вісь Х |
4500 мм |
|
|
Вісь Y |
450 мм |
||
|
Вісь Z |
400 мм |
||
|
Шпиндель |
Максимальна швидкість обертання |
12000 об/хв |
|
|
Конусність |
SK30 |
||
|
Інструментальний магазин |
Тип |
Ручного типу |
|
|
Місткість |
16 позицій |
||
|
Максимальний діаметр/довжина/вага інструменту |
Ф60 мм/250 мм/3 кг |
||
|
Час зміни інструменту |
6 сек |
||
|
Прискорення |
Вісь Х |
60 м/хв |
|
|
Вісь Y |
28 м/хв |
||
|
Вісь Z |
28 м/хв |
||
|
Програмована подача X/Y/Z |
15000 мм/хв |
||
|
Операційна система |
Варіанті оснащення |
FANUC |
SIEMENS |
|
Шпиндельний двигун |
5,5/11 кВт |
7,5/15 кВт |
|
|
Двигун приводу осі X/Y/Z |
3,0/1,8/1,8 кВт |
2,7/2,7/3,1 кВт |
|
|
Охолодження і змащення |
Система змащення |
Автоматична |
|
|
Система охолодження |
Водяна |
||
|
Точність |
Точність позиціювання по осі X |
0.03 мм |
|
|
Точність позиціювання осі Y/Z |
0.015 мм |
||
|
Повторне позиціювання |
0,01 мм |
||
|
Інші дані |
Необхідний пневматичний тиск |
6 кг/см3 |
|
|
Висота верстата |
3300 мм |
||
|
Розміри (ДхШ) |
4800-9200х2800 мм |
||
|
Вага |
6000-9500 кг |
||
- Ціна: Ціну уточнюйте
