Автомати поздовжнього точіння (швейцарського типу) SZ-205E1/255E1

  • Під замовлення
clockВідправка з 23 жовтня 2024

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 5000 грн

+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович

Замовлення тільки за телефоном

повернення товару протягом 30 днів за домовленістю

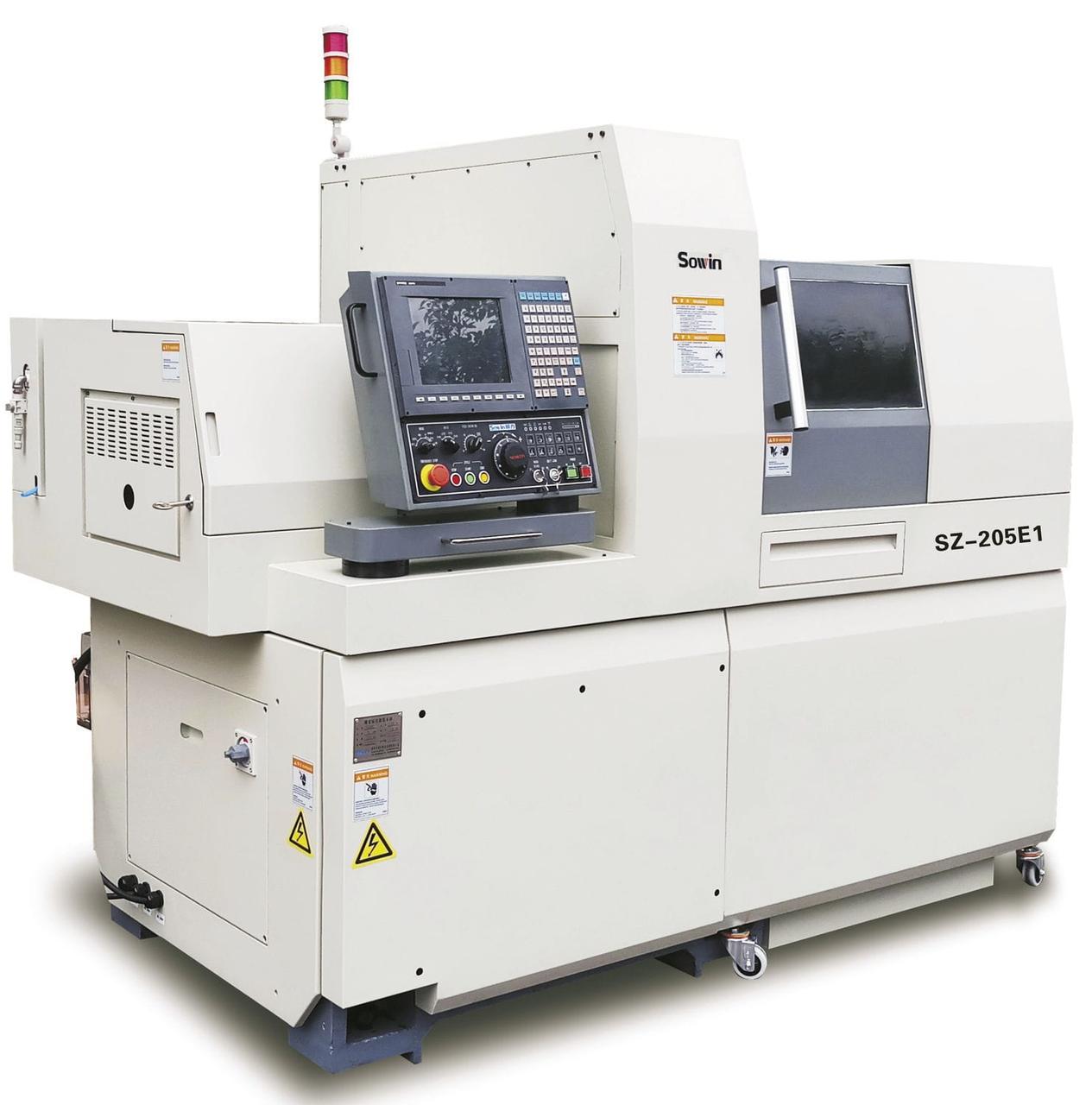

Автомати поздовжнього точіння (швейцарського типу) SZ-205E1/255E1
Автомати поздовжнього точіння (швейцарського типу) SZ-205E1/255E1
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Інформація для замовлення

Автомати підходять для обробки сталі та нержавіючої сталі, передбачена можливість одночасного переміщення втулки й шпинделя. Свердлильна та фрезерна головки оснащені високоточним підшипником японського виробництва, що у комплексі із системою змащення LUIKAR забезпечує високу швидкість обертів шпинделя, високу точність та жорсткість. Тривалий період експлуатації гарантований, завдяки японським високоякісним серводвигунам FANUC і тайванській ШГП (PMI/HIWIN).

Потужна лита станина забезпечує високу точність обробки, попри температурні зміни. Повне перекриття робочої зони дбає про окремий захист для оператора, убезпечує виробничий процес. У комплект постачання можна додати автоматичний пруткоподавач для роботи з каліброваним прутком довжиною до 3 метрів (вимоги до прутка вказані в специфікації).

  • Максимальний діаметр прутка: Φ20 мм / Φ25 мм

  • Два шпинделі: основний і допоміжний

  • Основний шпиндель: HAOZHI (Китай)

  • Система FANUC 0i-TF Plus (Японія) (опційно система Mitsubishi M80-Японія)

  • Точність: 0,01 мм (залежно від конкретної деталі)

  • Електричні компоненти: Schneider

  • Хід X1: 90 мм; хід X2: 350 мм; хід Y1: 340 мм; Хід Z1: 240 мм; Хід Z2: 220 мм



Технічні параметри

SZ-205E1/255E1 автомати поздовжнього точіння (швейцарського типу)

Ескіз макету ріжучого інструменту

5 осей, подвійний шпиндель

Пристрій ЧПУ

FANUC 0i-TF Plus

Джерело живлення

200 В змінного струму

Номінальна потужність верстата

кВт

11

Діапазон обробки

Діаметр обробки

мм

Φ20(Φ25)

Максимальне затискання головного шпинделя

мм

Φ20(Φ25)

Максимальна довжина подачі (один раз)

мм

макс. 240

Шпиндель (головний, допоміжний)

Потужність головного шпинделя

кВт

2.2/3.7

Потужність підшпинделя

кВт

1.5/2.2

Макс. діаметр отвору головного шпинделя

мм

макс. Φ27

Точність позиціювання осі С

°

C1/C2 0.001°

Швидкість обертів головного/допоміжного шпинделя

об/хв

макс. 10000/12000

Макс. діаметр затиску підшпинделя

мм

макс. Φ20

Макс. діаметр отвору допоміжного шпинделя

мм

макс. Φ27

Максимальний хід головного шпинделя

З напрямною втулкою

мм

240

Без втулки

мм

355

Максимальна кількість встановленого інструменту

шт

22

Токарський інструмент

Кількість × модель

6×12

Поперечні приводні інструменти

Кількість × модель

4×ER16

Діаметр свердління

мм

макс. Φ10

Різьблення

макс. M8

Швидкість обертів приводного інструменту

об/хв

макс. 4000

Потужність приводного інструменту

кВт

0.75

Торцеві інструменти (головний шпиндель)

Фіксований

Кількість × модель

4×ER16

Діаметр свердління

мм

макс. Φ10

Різьблення

макс. M8

Торцеві інструменти (допоміжний шпиндель)

Приводний

Кількість × модель

/

Діаметр свердління

мм

/

Різьблення

/

Швидкість обертів приводного інструменту

об/хв

/

Потужність

кВт

/

Прискорена подача

м/хв

30(Z1/Z2/X2/Y)

24(X1)

Потужність двигуна подачі

кВт

0.75(Z1/Z2/X1/X2/Y)

Потужність масляної помпи

кВт

0.75

Потужність охолодження масляної помпи основного/підшпинделя

кВт

1.2

Макс. довжина заготовок в приймальному кошику

мм

90

Відстань від центру головного/допоміжного шпинделя до нижньої частини корпусу верстата

мм

1050

Об'єм масляного бака

л

180

Вага нетто

кг

2600

Розміри (Д×Ш×В)

мм

2178×1280×1780

  • Ціна: Ціну уточнюйте
