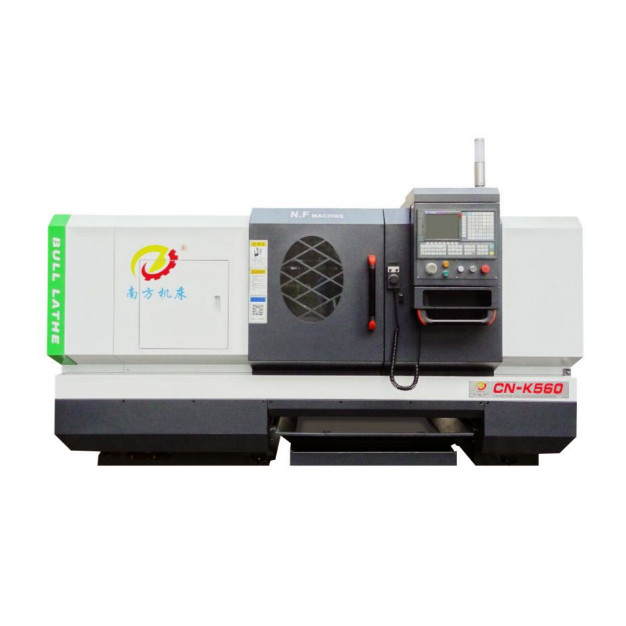

Токарний верстат із ЧПУ CN-K560 1500

  • Під замовлення
  • Оптом і в роздріб
  • Код: 104
clockВідправка з 20 вересня 2024

від 1 664 540 ₴

Показати оптові ціни
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
повернення товару протягом 30 днів за домовленістю
Токарний верстат із ЧПУ CN-K560 1500
Токарний верстат із ЧПУ CN-K560 1500
від 1 664 540 ₴
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Токарний верстат із ЧПУ CN-K560 1500

Серія верстатів CN-K50B підійде для підрізування та оброблення торців, нарізування канавок,зенкерування, свердління, операцій розгортання отворів, а також нарізань торцевої, конусної, дюймової та метричної різі. За допомогою цього верстата можливе серійне виробництво виробів, що вимагають токарних робіт із високою точністю позиціювання.

Верстат для токарних робіт із системою числового програмного керування. Підійде для виконання чорнових і чистових токарних операцій із різними типами деталей — фасонними, циліндричними, конічними та ін. Токарне чистове та чорне оброблення здійснюється з точністю до 7 квалітету.

  • Верстат із прямокутною напрямною рейкової конструкції з високою жорсткістю.
  • У комплекті постачання контролер SYNTEC і сірково-приводи осей SYNTEC.
  • Суцільнолита станина стійка до вібронавантаження, забезпечує жорсткість і довговічність усіх вузлів токарного обладнання.
  • Максимальний діаметр оброблення на тримачі інструментів 300 мм.
  • Максимальна довжина оброблення від кулачка шпинделя до задньої бабки 1350 мм.
  • Шпиндель із 3-ступеневою автоматичною коробкою передач G-CODE. Високі швидкості  215 ~ 2000 об./хв, середні швидкості : 76 ~ 700 об./хв, низькі швидкості  34 ~ 320 об./хв.

Обладнання зарекомендувало себе як ефективний токарний центр для металу, що поєднує в собі широкий діапазон функцій, жорсткість, зносостійкість і простоту керування.

Токарний оброблювальний центр зі ЧПУ CN-K560: технічні характеристики

Основні х-кі

Проліт над станиною

630 мм

Відстань між напрямними

420 мм

Максимальна висота центру

1500 мм

Відстань від шпинделя до задньої бабки

1550 мм

Максимальний діаметр оброблення на тримачі інструментів

300 мм

Максимальна довжина оброблення від кулачка до задньої бабки

1350 мм

Максимальний діаметр прутка

80 мм

Точність позиціювання

Точність повторного позиціювання за віссю Х

±0.005 мм

Точність повторного позиціювання за віссю Z

±0.006 мм

Точність позиціювання за віссю Х

≤0.016 мм

Точність позиціювання за віссю Z

≤0.029мм

Міжосьова відстань шпинделя

Відстань між шпинделем і задньою бабкою

1100 мм

Шпиндель

Розмір отвору шпинделя

82 мм

Тип

1:20/φ90

Частота обертів

Шпиндель із 3-ступеневою автоматичною коробкою передач G-CODE. Високі швидкості  215 ~ 2000 об./хв, середні швидкості : 76 ~ 700 об./хв, низькі швидкості  34 ~ 320 об./хв.

Специфікація двигуна

Двигун шпинделя

7.5 кВт/11 кВт

Сервопривод осі Z

11 Н·м/2.4 кВт

Сервопривод осі Х

11 Н·м/2.4 кВт

Двигун охолоджувального насоса

AYB - 0.125 кВт

Встановлення гідравлічного патрона

Стандартний патрон гідравлічний

⁇ 250 мм (ручний)

Хід осями

Швидкість переміщення по осі Х

4 м/хв

Швидкість переміщення по осі Z

6 м/хв

Переміщення за віссю Х

310 мм

Переміщення по осі Z

1520 мм

Бабка

Тип хвостовика

MT5

Переміщення задньої бабки

150 мм

Переміщення задньої бабки за осі X-axis

±15 мм

Турель

Тип турель

Вертикальна на 6 позицій

Розміри інструмента

Інструменти для оброблення зовнішнього діаметра

25x25

Переміщення інструмента

2.2 сек

Свердлильний інструмент

↑25, максимально ≥32.

Центральний люнет

(опціонально)

Діапазон затиску

≤Ø200мм

Габаритні розміри

Д × Ш × В

3082 мм x 1558 мм x 1680 мм

Маса

Загальна маса

2500 кг



Точні характеристики

Пункт

Стандарт

Точність оброблення

Допуск по 7-му квалітету

Точність оброблення валів

≤0.005 мм

Точність оброблення циліндричних деталей

≤0,03 мм/довжина 300 мм

Вовна

≤sRa2,15 мкм

Площинність

0.025 мм/Ф300 мм

Точність позиціювання

Ось X

≤0.0016мм

Ось Z

≤0.029мм

Повторне позиціювання

Ось X

±0.005мм

Ось Z

±0.016мм



Комплект постачання та параметри

Найменування

Специфікація

Бренд

Контролер

6TA

Тайвань SYNTEC

Двигун шпинделя

7.5 кВт серводвигун

Китай CBT

Двигун осі X

11 Н·м/2.4 кВт

SYNTEC

Двигун осі Z

11 Н·м/2.4 кВт

SYNTEC

Підшипники шпинделя

P4 клас

HRB/CSC

Шпиндель

C8

Китай South

Турель

Вертикальна

YAXING/HONGDA

ШВП оси X

C3

Bot / Han River

ШВП осі Z

C3

Bot / Han River

Підшипник кулько-гвинтового передавання

P4

HRB/Luo axis research

Триколірний світловий індикатор

Миготливий

ONN

Електричні компоненти

Реле / контактор

Японія Izumi/Франція Schneider

У комплекті постачання

Діаметр 250 мм, ручний трикулачковий патрон

1 шт

Посібник з експлуатації

1 шт

Сертифікат

1 шт

Посібник з експлуатації мастильного насоса

1 шт

Керівництво користувача турелі

1 шт

Інструкція користувача системи SYNTEC

1 шт

Електрична схема станка

1 шт

Основні
Країна виробникКитай
Діаметр обробки над станиною300 мм
Діаметр отвору шпинделя82 мм
Додатковий сервісСервісне обслуговування, Установка, Навчання
Кількість шпинделів1 шт.
СтанНовий
ЧПУТак
Кількість швидкостей шпинделя3 шт.
Діаметр прутка80 мм
Конус отвору шпинделя1:20/φ90
Максимальне переміщення задньої бабки по осі X±15 мм
Потужність основного двигуна7,5 кВт
Позиції туреліВертикальний тип, 4 або 6 позицій
Проліт над станиною630 мм
Розмір турелі25×25 мм
Відстань між задньою бабкою і шпинделем1100 мм
Відстань між направляючими (мм)420
Точність позиціонуванняX - 0,016 мм, Z 0,029 мм
Хід по осі Z1520 мм
Хід по осі Х310 мм
Додаткові параметри
Конус задньої бабкиMT5
  • Ціна: від 1 664 540 ₴
