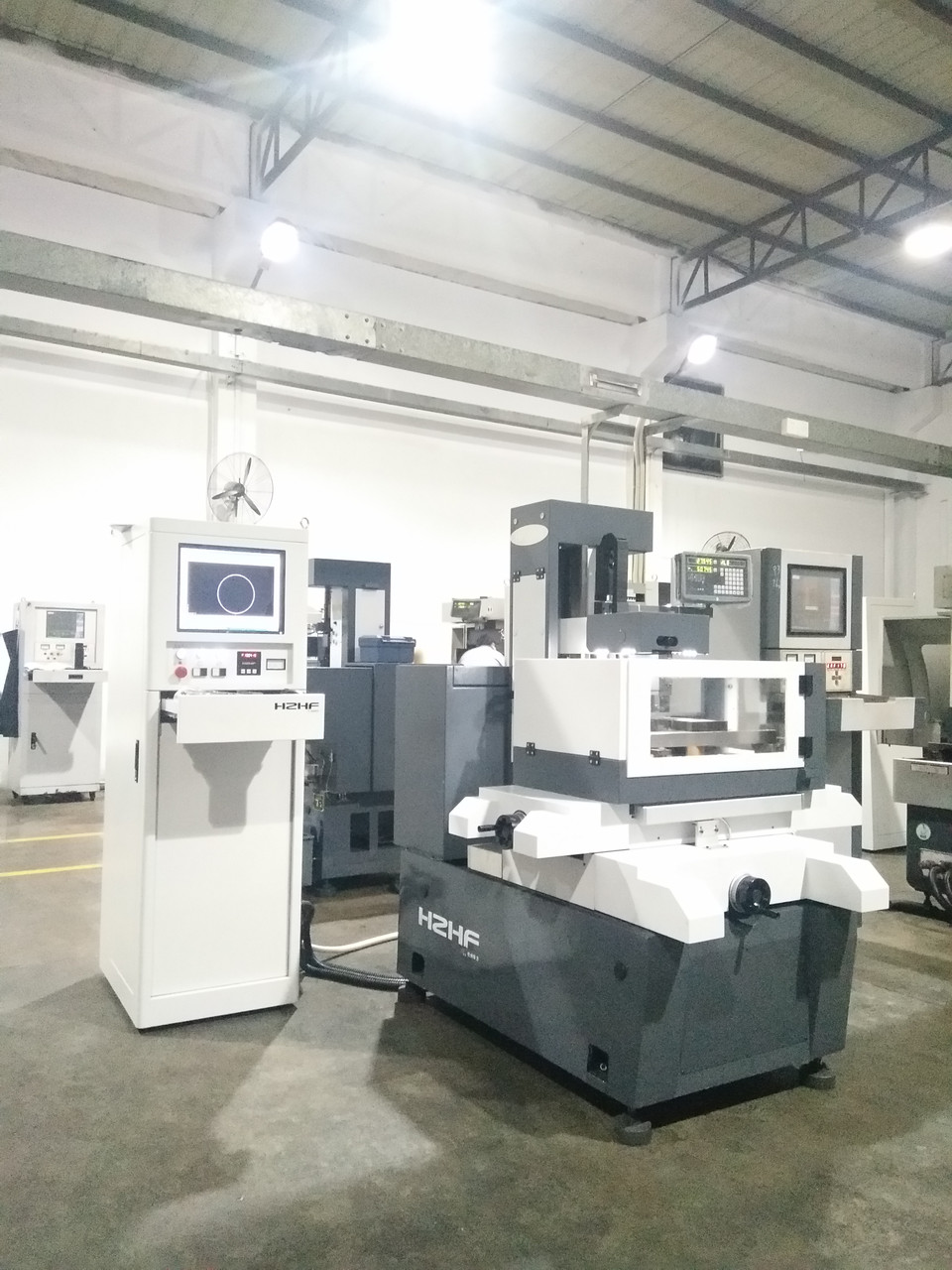

Дротовий електроерозійний верстат HF400MZQ

1. Габарити робочого столу 820мм X568мм.
2. Переміщення осями 450ммX550мм
3. Максимальна товщина заготовки 300мм
4. Максимальне навантаження на стіл 450кг
5. Максимальний кут нахилу 6 градусів (200мм. від центру верхньої та нижньої напрямних). 6. Точність верстата ±0.005 мм
7. Оптимальна шорсткість поверхні ≤1.0мкм ,50мм²/хв
8. Габаритні розміри довжина-ширина-висота,
         1530ммX1584ммX1700мм
9. Вага 1800 кг.
10. Напруга 380V/50 Г

Переваги високоточних дротяних електроерозійних верстатів

Щоби зрозуміти ефективність електроерозійного верстата, розберемо принцип його роботи.

Для створення отвору в заготовці використовується інструмент — спеціальний електрод. Він має форму порожнистої трубки, через яку проходить діелектрична рідина. Порожнина може бути різної форми, мати додаткові елементи. Для виготовлення електроду використовуються різні матеріали — вольфрам, графіт чи мідь.

Отвори в заготовках створюються рухом уздовж осі, в момент нраближення елеткроду до металу. При цьому між ним та деталлю утворюється пробій — іскри. Ці іскри створюють надвисоку температуру: від 8000 до 12000 градусів.

Особливості застосування електроерозійних верстатів

При подачі достатньої напруги, діелектрична рідина іонізується і в цей момент формується іскра. За рахунок подачі рідини під тиском збільшується жорстокість інструменту, що покращує якість отвору, гарантує ефективне видалення залишкового металу з зони обробки.

Електроерозійне свердління найкраще підходить саме для обробки отворів. Ключова перевага такого методу, це можливість створення отворів невеликого діаметра (від 0.065 мм до 6 мм). Також на такому обладнанні можна створювати отвори великої глибини, близько 250D.

Застосування електроерозійного методу не потребує додаткових технологічних переходів, а також слюсарних операцій.

Де актуальні електроерозійні верстати?

Головна сфера, в якій використовуються електроерозійні свердлильні верстати — формування отворів у дуже твердих матеріалах. Зокрема можливо обробляти загартовані сталі, титанові сплави та інші тверді метали .

Незалежно від того наскільки твердим є оброблюваний матеріал, ерозійна обробка відбувається однаково легко

При обробленні твердих матеріалів традиційними способами інструмент може швидко зношуватися, що погано впливає на точність та швидкість обробки.

Якщо ж брати що уваги отвори з параметром L≥10D, свердло може давати похибку параметрам лінійності та перпендикулярності осі.

Електроерозійний верстат для свердління отворів приваблює надзвичайною точністю. Таке обладнання підтримує допуски до +0,0025 мм для діаметра отвору та +0,025 мм для лінійності отвору , глибиною L 150 мм і діаметром D 1 мм. Такий рівень точності для невеликого та глибокого отвору неможливо отримати за допомогою традиційно ' свердління. Адже свердла малого діаметра відхиляються, ламаються в процесі виготовлення отворів.

Враховуючи всі особливості, можна стверджувати, що електроерощійні верстати можна застосувати до видалення зламаного мітчика/свердла.

Також таке устаткування чудово підходить для свердління отворів для пропускання дроту для дротовирізних верстатів, виготовлення отворів для охолодження в елементах аерокосмічного двигуна.

Найчастіше електроерощійні станки застосовуються в таких сферах:

• аерокосмічна;
• енергетична;
• виробництво інструментів та матриць;
• виготовлення пресс-форм;
• створення медичних інструментів.

Як вірно брати електроерозійний верстат

Більшість обладнання з цієї групи працює при напрузі близько 100 В. При такій напрузі зношування електрода буде втричі більшим, окрім того на кінці електрод деформується.

Отже слід звертати увагу на джерело живлення, котре подає напругу, наприклад джерело.

Важливим фактором є наявність додаткових обертових вісей, адже це дозволить формувати отвори під різними кутами до поверхні.

Популярні моделі електроерозійних дротових верстатів

Для виготовлення отворів з точними параметрами варто використовувати верстат HF400MZQ. Обладнання розраховано на виготовлення заготовок максимальною товщиною 300 мм, максимальне навантаження на робочий стіл — 450 кілограмів.

Обрати цей верстат, або ж придивитися до інших моделей, ви завжди можете в компанії ДІС-ГРУП. Окрім оформлення замовлення, також можливо замовити послуги зі становлення та навчання працівників вашої компанії.
