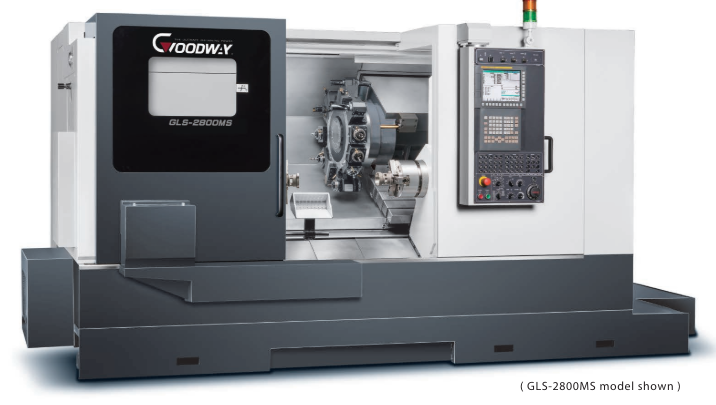

Високошвидкісні токарні центри зі ЧПК серій GLS-2800/GLS-3300
Високошвидкісні токарні центри зі ЧПК серій GLS-2800/GLS-3300
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

Серія GLS-2800/GLS-3300 має високоточні лінійні напрямні  й відрізняється великою робочою зоною, високою потужністю, швидкою різкою, що забезпечує обробку з високою ефективністю. Завдяки додатковій револьверній головці з приводним інструментом, осями C, Y, підшпинделем та іншими розширеними функціями, GLS-2800/3300 може виконувати завдання точіння, фрезерування, свердління, нарізування різьблення та зміщення від центру з однієї установки. Можливості обробки рівні інтеграції токарного центру та обробного центру, що значно знижує час циклу обробки та трудовитрати, а також запобігає помилці точності при переміщенні заготовки на інший верстат.

Похила конструкція
Конструкція станини з нахилом 30° забезпечує високоефективну підтримку та якісне різання, а також зручне видалення стружки та простий процес завантаження.


Високошвидкісні лінійні напрямні

Осі X/Z і вісь Y (опція) використовують високошвидкісну та точну конструкцію лінійних напрямних, що забезпечує оптимальний рух та ефективність.







Високопотужний шпиндель

1 8 Двигун потужністю 5 кВт (GLS-3300) з крутним моментом шпинделя до 757 Нм, який легко долає будь-які матеріали.









Інтелектуальне керування
Інтелектуальна система L I N C 3 5 0 поєднує висококласне обладнання та повний набір інтелектуальних допоміжних функцій, які можуть зробити машину «розумнішою».

Супержорстка конструкція

  • Основні структурні компоненти об'єднані в одну міцну платформу. Конструкція станини з низьким центром ваги та нахилом на 30° забезпечує максимально жорстку основу для передньої бабки, револьверної головки та задньої бабки.
  • Ребриста, суцільна, термічно збалансована станина та ливарні деталі, створені для того, щоб витримувати роки жорсткої високопродуктивної токарної обробки, виготовлені з відливки «MEEHANITE», яка може забезпечити ефективніший захист від демпфування та зменшити деформацію, що забезпечує набагато триваліший термін експлуатації.
  • Осі X/Z використовують серводвигун FANUC серії αi вищого рівня, який може забезпечити швидке пришвидшення/занурення та потужне зусилля, що скорочує час циклу оброблення.
  • Загартовані та прецизійно шліфовані кулькові гвинти класу C3 забезпечують найвищу точність і довговічність. Також кулько-гвинтові пари мають наскрізне ущільнення для усунення люфту.
  • В осях X і Z використовуються високопродуктивні лінійні напрямні кулькового типу, які забезпечують високу точність, високу швидкість і низький рівень стирання. (Як опція доступні лінійні напрямні роликового типу).

Максимальна ефективність повороту

Надміцна передня бабка являє собою суцільну деталь, посилену теплорозподільними ребрами, які можуть посилювати теплове випромінювання, мінімізувати теплове зміщення та знижувати похибку термічної деформації.

Над високоточними підшипниками класу P4 (клас 7) збираються безпосередньо для забезпечення максимального рівня підтримки та точності. Конфігурація підшипників являє собою оптимальну двоточкову конструкцію для важких умов різання зі стабільною продуктивністю та тривалим терміном експлуатації з високою точністю.

Спеціалізований високопродуктивний двигун шпинделя з ремінним приводом може знизити вплив тепла, що виділяється двигуном. Передавальні числа шківів відрегульовані так, щоб максимальна швидкість двигуна відповідала максимальній швидкості шпинделя, що забезпечує повну потужність на найнижчій швидкості та максимальний крутний момент.

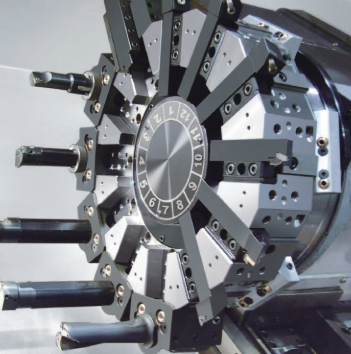

Передова турель

Система індексації інструмента із серводвигуном для важких навантажень забезпечує револьверну головку на 10 або 12 позицій часом індексації всього 0,3 секунди.

Високоточні криволінійні муфти з інструментальною пластиною великого діаметра Ø 250 мм. Зусилля затискача 6400 кг забезпечує жорсткість револьверної головки в будь-яких умовах оброблення.

Криволінійні муфти забезпечують автоцентрування, автоматичне очищення та велику площу контакту, що відрізняє їх від традиційних муфт.

Задня бабка високої жорсткості

Програмовна базова задня бабка дає змогу ефективно виконувати складні завдання оброблення.

Каретка осі Z автоматично фіксується біля основи задньої бабки та переміщає її в бажане положення.

Регулювання пінолі (MT#4) програмується, а тягу можна регулювати за допомогою гідравліки.

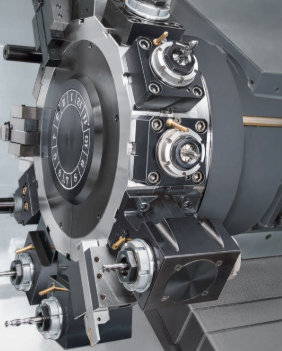

Турель із приводним інструментом

Наджорстка трикомпонентна криволінійна конструкція муфти забезпечує револьверну головку стабільністю під час індексації.

Револьверна головка приводного інструменту з 12 позиціями забезпечує 12 пазів для приводного інструменту (інструменти приводного інструменту обертаються тільки в робочому положенні) й обладнана непіднімним диском револьверної головки.

Завдяки новітнім технологіям приводний інструмент приводиться в рух серводвигуном змінного струму, що забезпечує достатню потужність у формі крутного моменту.





Високоточна вісь С
Вісь C використовує наджорстку вісь Cf з дисковою гальмівною системою, а серводвигун FANUC, що генерує крутний момент 240 Нм, забезпечує найвищу якість поверхні та точність. Крім того, динамічна точність є в межах ±02° навіть у важких умовах різання.

Підшпиндель

  • Обладнання даних серій модно укомплектувати додатковим підшпинделем для оброблення задньої частини деталі. Для стрижня діаметром 51 мм використовується 8-дюймовий патрон з ежектором, який дає змогу готовим деталям плавно та успішно падати на уловлювач. Всі процеси, починаючи з завантаження деталей, можуть здійснюватися на одній установці.
  • Автоматичне перенесення деталі з головного шпинделя на допоміжний шпиндель заощаджує робочу силу та час циклу, одночасно знижуючи втрати точності, які можуть виникнути під час переміщення деталі з верстата на верстат вручну.
  • Конфігурація протишпинделя також ідеально підходить для оброблення довгих заготівок, як вали малого діаметра. Обидва кінці заготовки можуть підтримуватися головним і допоміжними шпинделями, що дає змогу точно обробляти середню частину.

Вісь Y

  • Опціональне керування віссю Y дає змогу здійснювати одночасне оброблення за осями X, Y, Z, C, що дає змогу серії працювати зі зміщенням осі Y на 100 мм під час фрезерування (зміщення від центру ± 50 мм), свердління та нарізування різі.



Специфікації

Характеристика GLS-2800 GLS-3300
Максимальний діаметр точіння 760 мм
Максимальний діаметр точіння над супортом 440 мм
Макс. діаметр повороту 440 мм
Стандартний діаметр повороту 254 мм
Макс. довжина повороту 720 мм 710 мм
Гідравлічний патрон 10 дюймів 12 дюймів
Діаметр прутка 75 мм 90 мм
Шпиндель
Отвір шпинделя 90 мм 101 мм
Діаметр підшипника шпинделя 130 мм 140 мм
Гідравлічний циліндр 10 дюймів 12 дюймів
Хвостовик  A2-8
Потужність двигуна (продовження/30 хв) 11/15 кВт  15/18,5 кВт
Повна вихідна швидкість двигуна 750 об/хв 575 об/хв
Система приводу шпинделя Пряме ремінне передавання
Передатне число шпинделя 7 : 12
Діапазон швидкостей шпинделя 3500 об./хв 3000 об/хв
Повна вихідна швидкість шпинделя 438 об./хв 335 об./хв
Шпиндель осі С (опція)
Приводний двигун осі Cf Серводвигун змінного струму FANUC
Мін. кут індексації шпинделя ± 0.001°
Динамічна точність ± 0.002°
Осі X й Z
Переміщення за віссю X 250 мм

Переміщення за віссю Z

750 мм
Пришвидшення 30 м/хв
Тип напрямної Лінійна
Швидкість подавання 1~ 4800 мм/хв
Серводвигун осі X змінний струм 2,7 кВт
Серводвигун осі Z змінний струм 2,7 кВт
ШГП осі X Ø/крок Ø 36 мм/ Крок 8
ШГП осі Z Ø/крок Ø 40 мм/ Крок 8
Упор за осями X/Z (продовження) X: 960 кгс  / Z: 1410 кгс
Турель
Позиці 12 10
Індексувальний диск Серводвигун змінного струму FANUC
Швидкість індексування 0,3 сек. поруч/ 0,5 сек. 180 градусів (один крок)
Точність Позиціювання: ± 0,00069°, повторюваність: ± 0,00027°.
Приводна 12-позиційна турель (опція)
Макс. довжина повороту 690 мм 680 мм
Позиці 12
Приводний двигун інструмента 3,7/5,5 кВт
Крутний момент динамічного інструменту 23,5/35 Нм (упродовж 30 хв)
Швидкість індексації 0,3 сек. поруч/ 0,5 сек. 180 градусів (один крок)
Розмір хвостовика інструмента 25 мм
Діапазон обертів приводного інструменту 6000 об./хв
Приводна 16-позиційна  турель (опція)
Макс. довжина повороту 700 мм  690 мм
Позиці 16
Привідний двигун приводного інструменту 3,7 кВт 5,5 кВт
Крутний момент динамічного інструменту 23,5/35 Нм
Швидкість індексації  0,3 сек. поруч/ 0,5 сек. 180 градусів (один крок)
Розмір хвостовика інструмента 20 мм
Хвостовик  ER25 (Ø16 мм)
Діапазон оборотів приводного інструменту 6000 об/хв
Вісь Y (опція)
Макс. діаметр повороту 400 мм
Макс. довжина повороту 720 мм 710 мм
Макс. переміщення по осі Y 100 (-50, +50) мм
Прискорене переміщення  12 м/хв
Тип напрямної лінійна
Швидкість подачі  1 ~ 4800 мм/хв
Серводвигун змінного струму 2,7 кВт
ШГП осі Y Ø / крок Ø 36 мм / Крок 8
Упор по осі Y 960 кгс
Задня бабка (опція)
Конус центра пінолі MT#4 (рухливий центр)
Діаметр/хід пінолі 70 мм 150 мм
Хід основи задньої бабки  600 мм
Програмоване перо/основа так
Програмований базовий тип Позиціюється за допомогою каретки по осі Z
Підшпиндель (опція)
Діаметр отвору  Ø 66 мм
Діаметр прутка  Ø 51 мм
Діаметр підшипника  Ø 100 мм
Хвостовик  А2-6
Потужність двигуна 7,5/11 кВт
Система приводу шпинделя Прямий ремінний привід
Передавальне число шпинделя 2:3
Швидкість обертання 5000 об/хв
Повна вихідна швидкість шпинделя 1000 об/хв
Крутний момент шпинделя 72/105 Нм
Хід осі Z2 750 мм
Тип напрямної лінійна напрямна
ШГП осі Z2 Ø/крок Ø 36 мм/крок 10
Загальні дані
Повторюваність ± 0,003 мм
Точність позиціонування 0,015 мм
Контролер ЧПУ FANUC Oi-TF
Необхідна напруга/потужність 200/220 змінного струму від +10% до -15%, 3 фази/30 кВА
Гідравлічний об'єм 30 л
Місткість бака охолоджувальної рідини 350 л
Помпа охолоджувальної рідини/тиск 0,5 кВт (3/4 к.с., 60 Гц), номінальний тиск 3 бар (43,5 PSI)
Маса

6000 кг

Верстат із віссю Y: 6500 кг

Габарити

3350 х 2100 х 1905 мм

Верстат із віссю Y: 3,350 x 2,100 x 2,255 мм
