GW80/25 - лінія екструзії для виготовлення стрепінг стрічки з первинної ПЕТ сировини та перероблених вторинних ПЕТ гранул.

Характеристики:

  • Продуктивність близько 180-220 кг/год.

  • Потужність: 300 кВт, звичайна потужність: 60-70 кВт, (380 В, 50 Гц, 3 фази).

  • Швидкість лінії 80-100 м/хв.

  • Діапазон ширини: від 9 мм до 20 мм;

  • Діапазон товщини: від 0,6 до 1,2 мм ±0,05 мм.

  • Кількість робітників: 2 або 3 особи / 8 або 12 годин / зміна.

  • Площа, необхідна для монтажу обладнання: Д (45 м) * Ш (3 ~ 5 м) * В (4 ~ 7 м);

  • Водопостачання повинно бути обладнано користувачем, потік охолоджувальної води: 53 м3/год, вхідна температура води <20 ℃.

  • Компресія 0,6 м3/хв, тиск повітря 0,6 МПа.

  • Джерело живлення AC380V±10%; 50Hz (згідно з вимогою замовника).



Перелік обладнання

Найменування

Кількість одиниць

1

Шнековий навантажувач

2 комплекти

2

Сушильно-кристалізаційний апарат

1 комплект

3

Осушувач (стільникова сушка)

1 комплект

4

Одношнековий екструдер SJ90/33

1 комплект

5

Фільтрувальний апарат

1 комплект

6

Помпа розплаву для екструзії

2 комплекти

7

Форма з подвійним виходом

2 комплекти

8

Охолоджувальна система з баком

1 комплект

9

Відкотні пристрої (7 роликів)

1 комплект

10

Розтяжна піч

1 комплект

11

Перший розтягувальний пристрій, 5 роликів

1 комплект

12

Другий розтягувальний пристрій,  5 роликів

1 комплект

13

Блок тиснення

1 комплект

14

Пристрій для формування натягу з охолодженням

1 комплект

15

Намотувач

4 комплекти

16

Контролер температури форми

2 комплекти



Комплектація лінії

Шнековий навантажувач

Потужність живлення 2,2 кВт

Матеріал нержавіюча сталь

Сушильно-кристалізаційний апарат

Тип матеріалів ПЕТ-гранули

 Продуктивність Близько 250 кг/год.

Температура сушіння 160 ℃ (Максимальний показник може досягати 200 ℃)

Час сушіння 5-6 год.

Вимоги до гранул: розмір 14 мм

Об’єм бункера для сушіння 2500 л

Осушувач (стільникова сушка)

Потужність вентилятора для сушіння 7,5 кВт

Відновлення потужності вентилятора 2,2 кВт

Регенерація теплової потужності 15 кВт

Потужність нагріву сушіння 36 кВт

Потужність змішування 3кВт

Потужність обертового колеса 3 кВт з можливістю регулювання

Конденсатор (з маслом в комплекті)

Термопара Siemens

Регулятор температури OMRON

Основні електроелементи Schneider

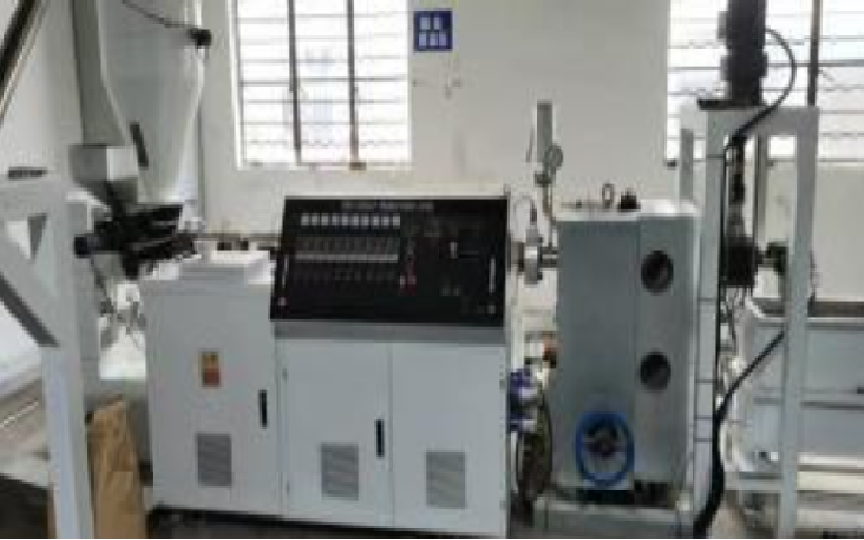

Одношнековий екструдер SJ90/33

Стійка з конструкційної сталі високої жорсткості, зварний шов

Шнек 90 мм, L/D 33:1

Швидкість 1500 об/хв

Матеріал азотована сталь 38CrMoAlA

Шорсткість гвинта 0,8 мкм

Глибина азотування шнеків 0,3~0,6 мм

Жорсткість гвинтів азотування 740HV

Резервуар з азотованої сталі 38CrMoAlA, шорсткість 0,8 мкм

Коробка передач

Вхідна потужність 45 кВт змінного струму 380 В 50 Гц

Тип коробки передач — бренд Shuguang

Високий крутний момент

Вал NSK Японія

Нагрівальний елемент

З литого алюмінію, 6 комплектів

Потужність нагрівача 380 В, 50 Гц, 4 кВт

Нагрівальний діаметр φ135 мм

Пристрій охолодження

6 комплектів вентиляторів охолодження

Потужність 0,18 кВт~AC

Головний фланець кована сталь, поверхнева ручка з хромованою поверхнею

Двигун

Потужність 45 кВт змінного струму 380 В 50 Гц

Трьох фазний

Швидкість обертання 1500 об/хв

Перетворювач частоти дельта інвертор

Регулятор температури OMRON

Контактор (вимикач) Siemens

Марка мотора Siemens

Фільтрувальний апарат

Площа 2,5 м2

Потужність 9 кВт

Помпа розплаву для екструзії

Потік 50 см3/р *2 комплекти; 10 МПа

Потужність 2,2 кВт

Форма з подвійним виходом

Ширина 9-25 мм

Товщина 0,6-1,2 мм

Теплова потужність 6 кВт

Тип 1 форма для виходу стрічки/комплект, усього 2 комплекти

Специфікація залежить від побажань замовника.

Охолоджувальна система з баком

Матеріал нержавіюча сталь

Присутні два набори термометрів, рівень води регулюється

Довжина 4000 мм

Ширина 550 мм

Висота 500 мм

Відкотні пристрої (7 роликів)

Потужність двигуна 4 кВт

Діаметр ролика 268мм*220мм

Присутній автоматичний контроль температури MKS-A

Кількість роликів 7 шт

Матеріал коробки нержавіюча сталь (всередині)

Регулятор частоти 4 кВт

Роликова поверхня тверде хромування піскоструминне

Нагрівання регулюється

Розтяжна піч

Довжина 4000 мм

Ширина 380 мм

Двошарове покриття, внутрішній шар з теплоізоляції

Ізоляція корпусу духовки синтетичним мінералом — шерсть

Теплова потужність 18 кВт

Двигун вентилятора 1,5 кВт * 1 комплект

Способи нагрівання за допомогою регулятора

Є вікно для візуального огляду в печі

Потужність двигуна 5,5 кВт

Діаметр ролика 200мм*220мм

Перший розтягувальний пристрій, 5 роликів

Потужність двигуна тяги 15 кВт

Діаметр ролика 268 мм

Діаметр ролика для контролю температури води 3/4″ або 1/2″

Кількість роликів 5 шт

Теплова потужність 9 кВт

Присутній контроль перетворення частоти

Присутній контроль температури форми Omron

Роликова поверхня — тверде хромування піскоструминне

Другий розтягувальний пристрій, 5 роликів

Потужність двигуна тяги 18,5 кВт

Діаметр ролика 268 мм

Діаметр ролика для контролю температури води 3/4″ або 1/2″

Кількість роликів 5 шт

Матеріал коробки нержавіюча сталь (всередині)

Присутній контроль перетворення частоти

Роликова поверхня

Роликова поверхня — тверде хромування піскоструминне

Блок тиснення

Діаметр ролика 150 мм

Матеріал коробки нержавіюча сталь (всередині)

Пристрій для формування натягу з охолодженням

Довжина 5200 мм

Висота 1800 мм

Ролик Φ110*80 мм

Товщина ізоляції 50 мм

Матеріал внутрішньої коробки нержавіюча сталь

Теплова потужність 24 кВт

Намотувач

Діаметр намотування 406 мм

Оснащений моментним двигуном 10 Нм

Контролер температури форми

Терморегулятор форми MKS-A 2 комплекти - 9 кВт



Характеристики
Продуктивністьблизько 180-220 кг/год
Потужність300 кВт, звичайна потужність: 60-70 кВт, (380 В, 50 Гц, 3 фази)
Швидкість лінії80-100 м/хв
