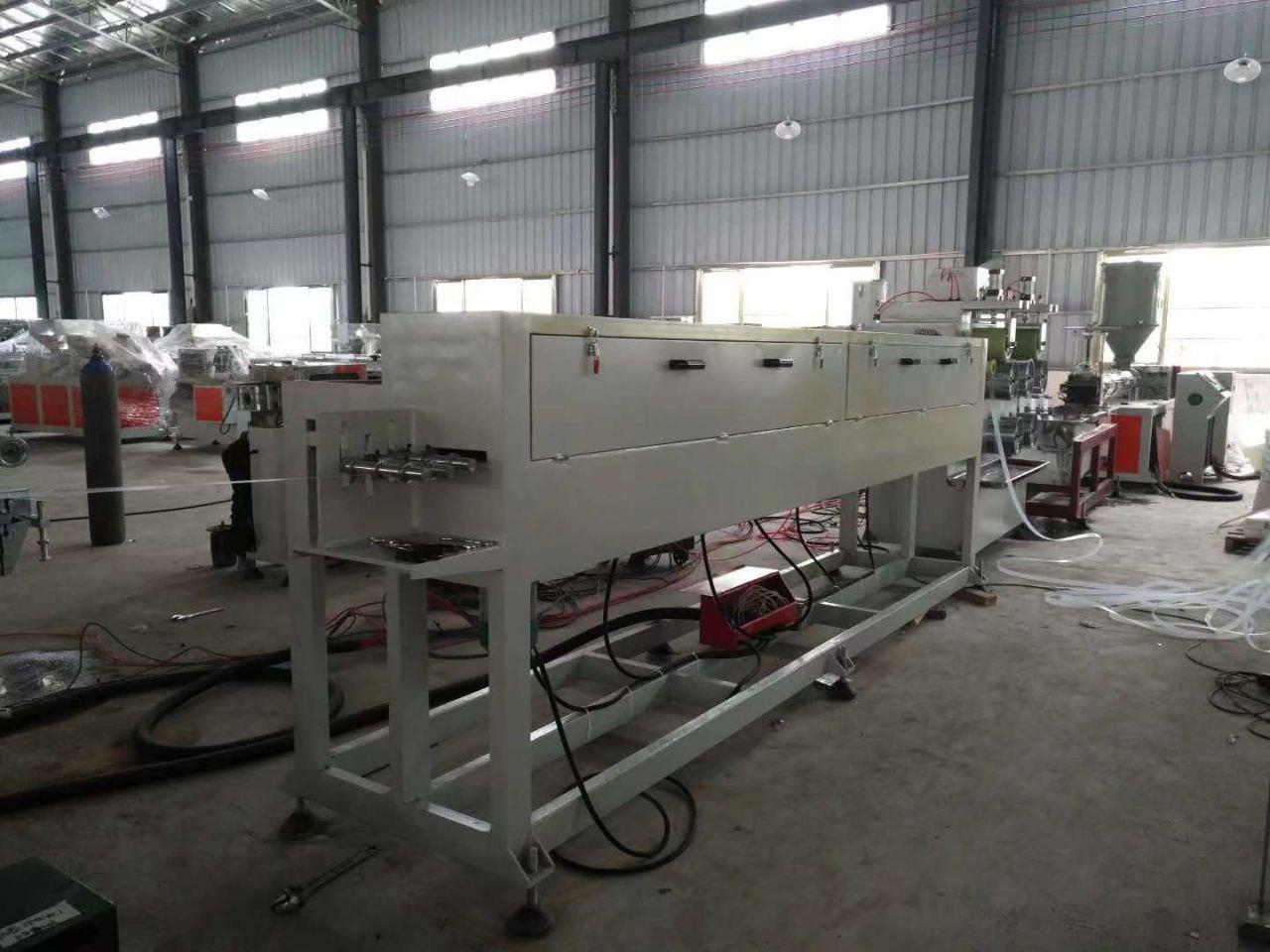

Лінія виробництва ПП стрепінг стрічки GW80/25 з двома доріжками
Лінія виробництва ПП стрепінг стрічки GW80/25 з двома доріжками
Ціну уточнюйте
Під замовлення
+380 (66) 436-19-12
Керівник Олексій Сергійович
  • +380 (96) 917-10-17
    Відділ постачання Ігор Степанович
  • +380 (66) 357-75-07
    Бухгалтерія Оксана Сергіївна
  • +86 (139) 2818-77-79
    Інспекція у Китаї
  • +380 (66) 436-19-12
    Керівник Олексій Сергійович
Опис
Характеристики
Інформація для замовлення

GW80/25 - лінія екструзії для виготовлення односторонніх стрічкових поліпропіленових ременів (стрепінг стрічки)  з двома доріжками.

Характеристики:

  • Діапазон ширини: від 8 мм до 16 мм;

  • Діапазон товщини: від 0,6 мм до 1,2 мм;

  • Продуктивність: до 50-70 кг/год;

  • Кількість робітників: 2 особи / 12 годин / зміна;

  • Потужність: 90 кВт;

  • Площа, необхідна для монтажу обладнання: 26 м * 3-5 м * 3-6 м (Д * Ш * В);

  • Інвертор: INVT, контактор Siemens, температурно-контрольний прилад Omron;

  • Обмотувач: одно позиційний.

Перелік обладнання

Найменування

Кількість одиниць

1

Система вакуумної подачі (для чистого матеріалу)

1 комплект

2

Сушильний апарат STG-100

1 комплект

3

Екструдер 80/25 (включаючи інвертор та двигун)

1 комплект

4

Форма

1 комплект

5

Система охолодження водяного бака

1 комплект

6

Перший розтягувальний пристрій,

Відкатно-роликова машина з 5 роликами

1 комплект

7

Другий розтягувальний пристрій,

Розтягувальний роликовий верстат

1 комплект

8

Розтяжна піч

1 комплект

9

Пристрій для витяжки з нанесенням написів (Блок тиснення)

1 комплект

10

Розтяжна формувальна піч

1 комплект

11

Подвійний намотувач

3 комплекти

Комплектація лінії



Система вакуумної подачі

Потужність двигуна: 1,1 кВт

Сушильний апарат STG-100

Продуктивність: 75 кг/год

Об'єм сушильного бункера: 100 літрів

Потужність обігріву сушильного бункера: 6 кВт

Вентилятор для сушки: 250 Вт

GW80/25 Одношнековий екструдер

Стійка: Зварена з нержавіючої сталі, має високу жорсткість.

Коробка передач: Передаткове число: I=16:1

Вхідна потужність: 11 кВт

Шнек і циліндр

Матеріал: азотована сталь 38CrMoA1A

Глибина нітрування: 0,3 ~ 0,6 мм

Твердість нітрування: 740 HV

Шорсткість поверхні шнека: 0,4 мкм

Відношення довжина/діаметр: L/D: 25:1

Шорсткість внутрішньої поверхні циліндра: 0,8 мкм

Обігрівальний кільцевий елемент: 4 блоки литого алюмінію

Потужність обігрівального кільця: 220 В, 50 Гц, 4 кВт для кожного блоку

Головний двигун

Потужність двигуна: 11 кВт

Швидкість обертання: 1500 об/хв

Фланець

Матеріал: 45 # кована сталь

Поверхня: хромова обробка

Електрична шафа

Інвертор

Температурні зони управління: 6 блоків

Відокремлена шафа управління

Форма Налаштовують вручну шляхом зміни сітки.

Система охолодження водою

Стійка та бак виготовлені з нержавіючої сталі з високою жорсткістю. Щоб забезпечити точність установки, всі поверхні оброблені механічним методом. Бак для води зроблений з нержавіючої сталі, розміром 3 м * 0,5 м * 0,6 м (Д * Ш * В), забезпечує миттєве охолодження матеріалу PP після екструзії, що дозволяє забезпечити швидку кристалізацію.



Ролики

Ролики регулюються по висоті та опускаються у бак з водою, що зручно для регулювання глибини занурення. Ця функція дозволяє зручно регулювати ступінь кристалічності матеріалу, забезпечує необхідне розтягування стрічки.Система контролю температури обладнана обігрівом, що налаштовується.

Присутня система контролю рівня рідини.

Перший розтягувальний пристрій

Відкатно-роликова машина з 5 роликами

Потужність мотора з калібрування: 1,5 кВт

Діаметр нагрівального елемента: Φ268 мм

Кількість роликів: 5

Інверторне управління

Розтяжна піч

Довжина: 4000 мм

Має 2 шари, внутрішній шар — термозахисне покриття

Потужність нагріву: 12 кВт

Нагрівання гарячим повітрям

Ролик: 0,75 кВт

Другий розтягувальний пристрій, Розтягувальний роликовий верстат

Потужність: 5,5 кВт

Діаметр ролика: Φ268 мм

Кількість роликів: 5

Інверторне управління

Блок тиснення

Діаметр ролика для тиснення: Φ150 мм

Стійка: обробка A3

Потужність електродвигуна: 2,2 кВт

Розтяжна формувальна піч

Довжина: 3000 мм

Має 2 шари, внутрішній шар — термозахисне покриття

Потужність нагріву: 12 кВт, нагрівання гарячим повітрям

Довжина резервуара для води: 5 м

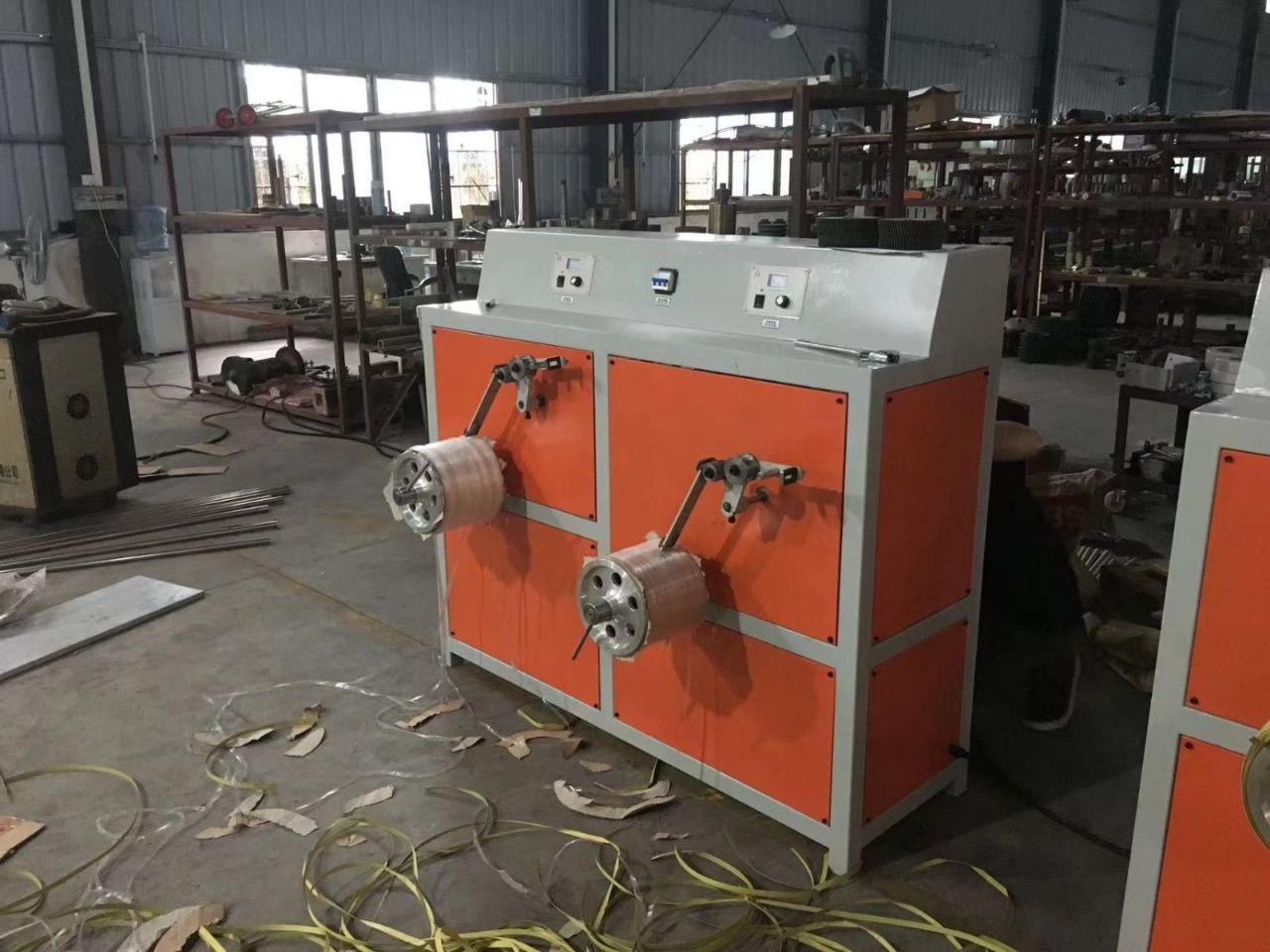

Подвійний намотувач

Діаметр намотування: 200*190

Крутний момент двигуна: 5 Нм

Основні
Країна виробникКитай
Характеристики
Діапазон ширинивід 8 мм до 16 мм
Діапазон товщинивід 0,6 мм до 1,2 мм
Продуктивністьдо 50-70 кг/год
